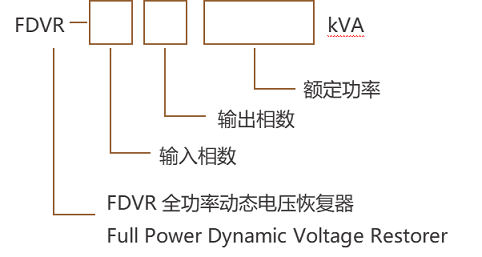

FDVR全功率动态电压恢复器

额定电压

三相200V/220V/380V/400V/460V/690V（可定制任何电压）

三相三线（L1，L2，L3）+地线(PE)

三相四线（L1，L2，L3）+地线(PE)

频率

50/60HZ±5HZ

电压范围

输入>70%额定值，长期连续运行

输入可完全断电，断电时长取决于超级电容的容量大小，标称3S/5S/10S/15S可选择

输入缺相

在输入缺相的情况下，可保证正常输出，当输入的另外两相供电功率足够大时可长期连续工作

双电源输入功能

ATS双电源输入功能，具备油机启动接口

选项，非标配

效率

市电正常时>98%；逆变工作时>90%（满载）

节能，只有在很短时间内逆变才切入补偿

输出中心电压

三相200V/220V/380V/400V/460V/690V

（±7%可设定）

三相三线（L1，L2，L3）+地线(PE)

三相四线（L1，L2，L3）+地线(PE)

输出频率

跟随电网

输出电压精度

<±1%

逆变工作时，典型值

输出电压谐波THDv

线性负载<3%，非线性负载<5%

逆变工作时

三相平衡度

三相电压自动平衡

负载性质

任意负载

过载能力

120%10分钟 150%1分钟

旁路功能

具备自动旁路，维修旁路

隔离

输出带隔离变压器

支持B相接地

主控元件

主要测量控制芯片采用ARM32位处理器，逆变执行元件采用IGBT模块

控制采样速率

＞8K/S

多模式可自由切换

A、在线互动式

B、在线式

C、后备式

具备三种模式可根据需要选择，默认在线互动式

电网异常后切换时间

<1/4电压周期

在线互动式模式下典型值

断电时间可选

3S/5S/10S/15S

支持定制

连续断电间隔时间

≥30S

接口

RS485，MODBUS-RTU协议

可选TCP/IP，GPRS

显示介质

10英寸触摸屏

显示额定参数

输入电压、电流、功率、功率因数、跌落幅度，跌落中断时间、输出补偿状态、输出电压、输出电流、频率、功率、负载率、功率因数等

显示告警内容

熔丝断、过压、欠压、过载、缺相、IGBT模块故障、温度过高等

额定参数显示精度

1.0级

电压参数分辨率

0.1V

可定制更高分辨率

电流参数分辨率

0.1A

可定制更高分辨率

散热方式

温控强制风冷

防护等级

户内IP20；户外IP33或更高等级
