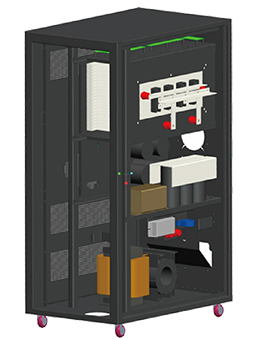

DPH高频直流电源 DPH高频隔离型直流电源是采用ARM新一代32位处理器为监控芯片，采用PWM脉宽调制方式，以IGBT为主控元件，中高频变压器隔离，快恢复二极管整流的高效直流恒压恒流恒功率电源。 DPH高频隔离型直流电源的工作方式是从交流AC-直流DC-中高频交流AC-直流DC的过程，该电源体积小，节能、效率高，是新一代的高频隔离型直流电源，是SCR可控硅型直流电源替代产品。
监控测量通讯芯片采用ARM32位处理器，可适用于各种智能化控制方案；
采用IGBT为主控元件，中高频变压器隔离；
恒压、恒流、恒功率自动切换；
动态响应及稳定速度快；
精度高，输出纹波小；
外接蓄电池组后备使用，带充放电管理功能；
保护功能齐全，过载、过压、过流、过温、欠压、短路等；
LCD参数显示、设定值和实际值同时显示；
RS485通讯接口，标准的MODBUS-RTU协议，可转其它任意协议。
输入参数
| 参数名称 | 指标 | 备注 |
额定电压 | 三相380V/400V（可定制任何电压） | 三相三线（L1，L2，L3）+地线(PE) |
输入范围 | ±10%（可定制其它范围） | |
输入频率 | 40-70HZ | |
12脉整流变压器 | 移相变压器 | 选项，非标配 |
效率 | >92% | 不同的负载率可能会有偏差 |
功率因数 | >0.95 |
输出参数
| 参数名称 | 指标 | 备注 |
输出直流电压 | 5-20000V | |
输出直流电流 | 5-50000A | |
稳压精度 | ≤0.5% | |
稳流精度 | ≤0.5% | |
纹波电压 | ≤1%（Vrms） |
控制参数
| 参数名称 | 指标 | 备注 |
主控元件 | 主要测量控制芯片采用ARM32位处理器 | |
控制频率 | 10-100KHZ | 根据功率大小及散热情况确定 |
控制电压电流采集方式 | 直流电压电流隔离传感器采集 | |
控制方式 | 电压闭环控制、电流闭环方式、电压电流双反馈闭环方式 | |
接口 | RS485，MODBUS-RTU协议 | 可选RS232，TCP/IP，GPRS |
显示参数
| 参数名称 | 指标 | 备注 |
显示介质 | 128*32（LCD）或7英寸触摸屏 | |
显示额定参数 | 输出直流电压、电流、功率、负载率百分比；设定值电压、电流、功率； | |
显示告警内容 | 电压反馈故障、电流反馈故障、IGBT告警、逆变告警、输出过载、温度高 | |
额定参数显示精度 | 1.0级 | |
电压参数分辨率 | 0.1V或0.01V | 可定制更高分辨率 |
电流参数分辨率 | 0.1A或0.01A | 可定制更高分辨率 |
保护参数
| 参数名称 | 指标 | 备注 |
保护种类 | 电压反馈故障、电流反馈故障、IGBT告警、逆变告警、输出过载、温度高等 | |
保护方式 | 1、故障时切断输出； |
型号命名 |  |
常用型号规格
| DPH-10/200 | DPH-10/300 | DPH-10/400 |
DPH-10/600 | DPH-10/800 | DPH-10/1000 |
DPH-10/1200 | DPH-10/1500 | DPH-10/2000 |
DPH-10/3000 | DPH-10/6000 | DPH-10/10000 |
DPH-20/200 | DPH-20/300 | DPH-20/400 |
DPH-20/600 | DPH-20/800 | DPH-20/1000 |
DPH-20/1200 | DPH-20/1500 | DPH-20/2000 |
DPH-20/3000 | DPH-20/6000 | DPH-20/10000 |
DPH-30/200 | DPH-30/300 | DPH-30/400 |
DPH-30/600 | DPH-30/800 | DPH-30/1000 |
DPH-30/1200 | DPH-30/1500 | DPH-30/2000 |
DPH-30/3000 | DPH-30/6000 | DPH-30/10000 |
DPH-50/200 | DPH-50/300 | DPH-50/400 |
DPH-50/600 | DPH-50/800 | DPH-50/1000 |
DPH-50/1200 | DPH-50/1500 | DPH-50/2000 |
DPH-50/3000 | DPH-50/6000 | DPH-50/10000 |
DPH-80/50 | DPH-80/100 | DPH-80/150 |
DPH-80/200 | DPH-80/300 | DPH-80/400 |
DPH-80/600 | DPH-80/800 | DPH-80/1000 |
DPH-80/1200 | DPH-80/1500 | DPH-80/2000 |
DPH-120/10 | DPH-120/20 | DPH-120/30 |
DPH-120/50 | DPH-120/100 | DPH-120/150 |
DPH-120/200 | DPH-120/300 | DPH-120/400 |
DPH-120/600 | DPH-120/800 | DPH-120/1000 |
DPH-180/10 | DPH-180/20 | DPH-180/30 |
DPH-180/50 | DPH-180/100 | DPH-180/150 |
DPH-180/200 | DPH-180/300 | DPH-180/400 |
DPH-180/600 | DPH-180/800 | DPH-180/1000 |
DPH-250/10 | DPH-250/20 | DPH-250/30 |
DPH-250/50 | DPH-250/100 | DPH-250/150 |
DPH-250/200 | DPH-250/300 | DPH-250/400 |
DPH-250/600 | DPH-250/800 | DPH-250/1000 |
DPH-300/10 | DPH-300/20 | DPH-300/30 |
DPH-300/50 | DPH-300/100 | DPH-300/150 |
DPH-300/200 | DPH-300/300 | DPH-300/400 |
DPH-300/600 | DPH-300/800 | DPH-300/1000 |
DPH-400/10 | DPH-400/20 | DPH-400/30 |
DPH-400/50 | DPH-400/100 | DPH-400/150 |
DPH-400/200 | DPH-400/300 | DPH-400/400 |
DPH-400/600 | DPH-400/800 | DPH-400/1000 |
DPH-600/10 | DPH-600/20 | DPH-600/30 |
DPH-600/50 | DPH-600/100 | DPH-600/150 |
DPH-600/200 | DPH-600/300 | DPH-600/400 |
DPH-600/600 | DPH-600/800 | DPH-600/1000 |
DPH-800/5 | DPH-800/10 | DPH-800/20 |
DPH-800/30 | DPH-800/50 | DPH-800/100 |
DPH-800/200 | DPH-800/300 | DPH-800/400 |
DPH-1000/5 | DPH-1000/10 | DPH-1000/20 |
DPH-1000/30 | DPH-1000/50 | DPH-1000/100 |
DPH-1000/200 | DPH-1000/300 | DPH-1000/400 |
