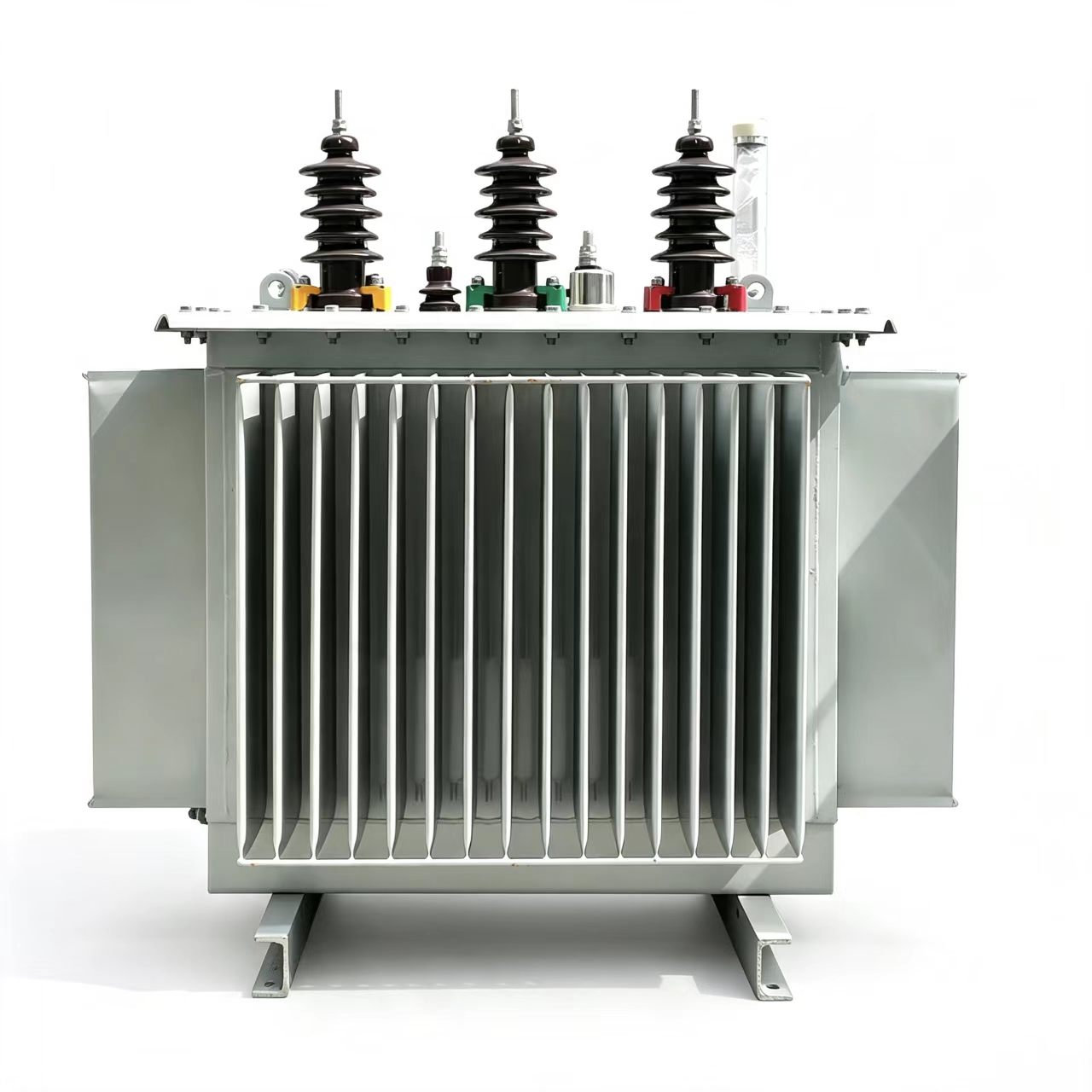

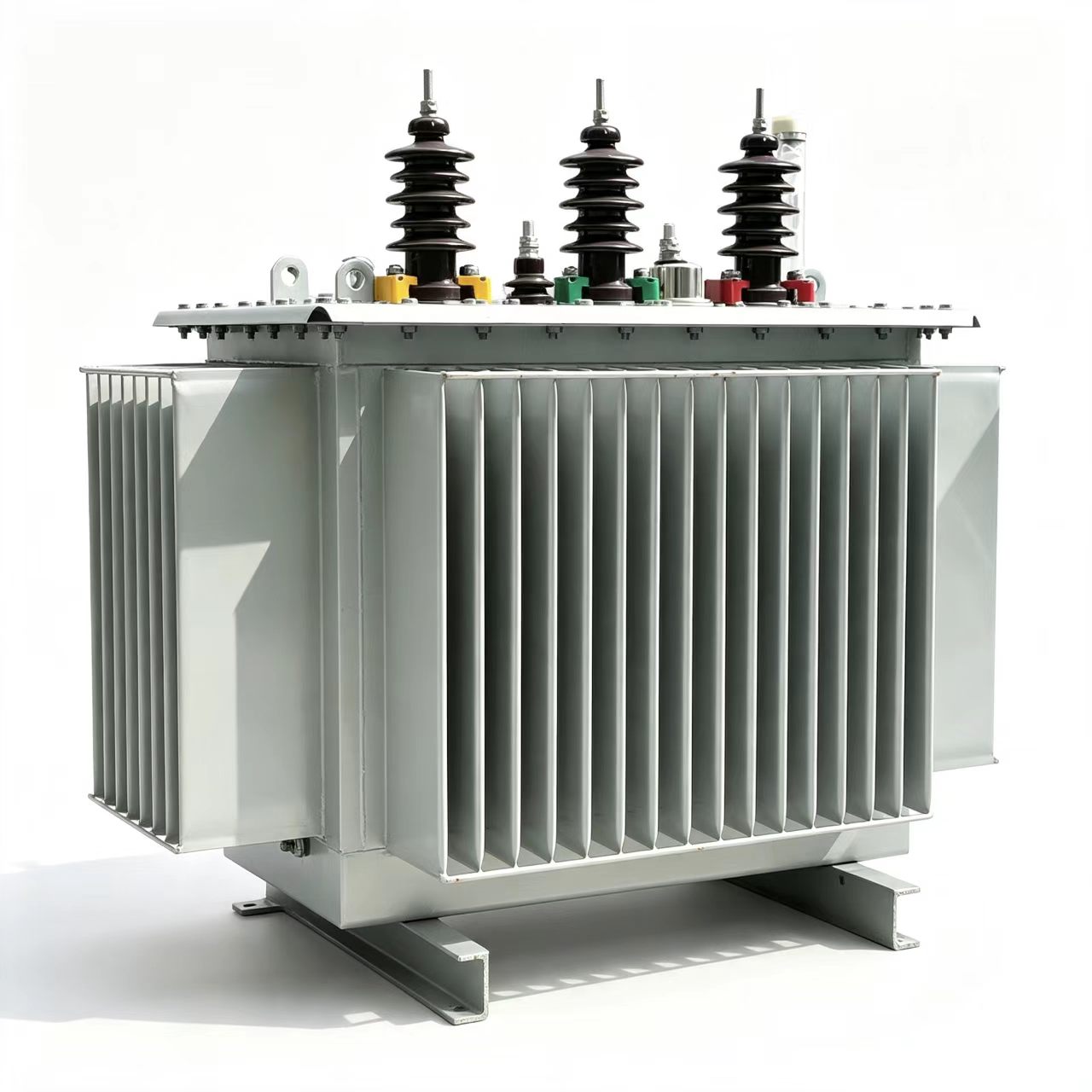

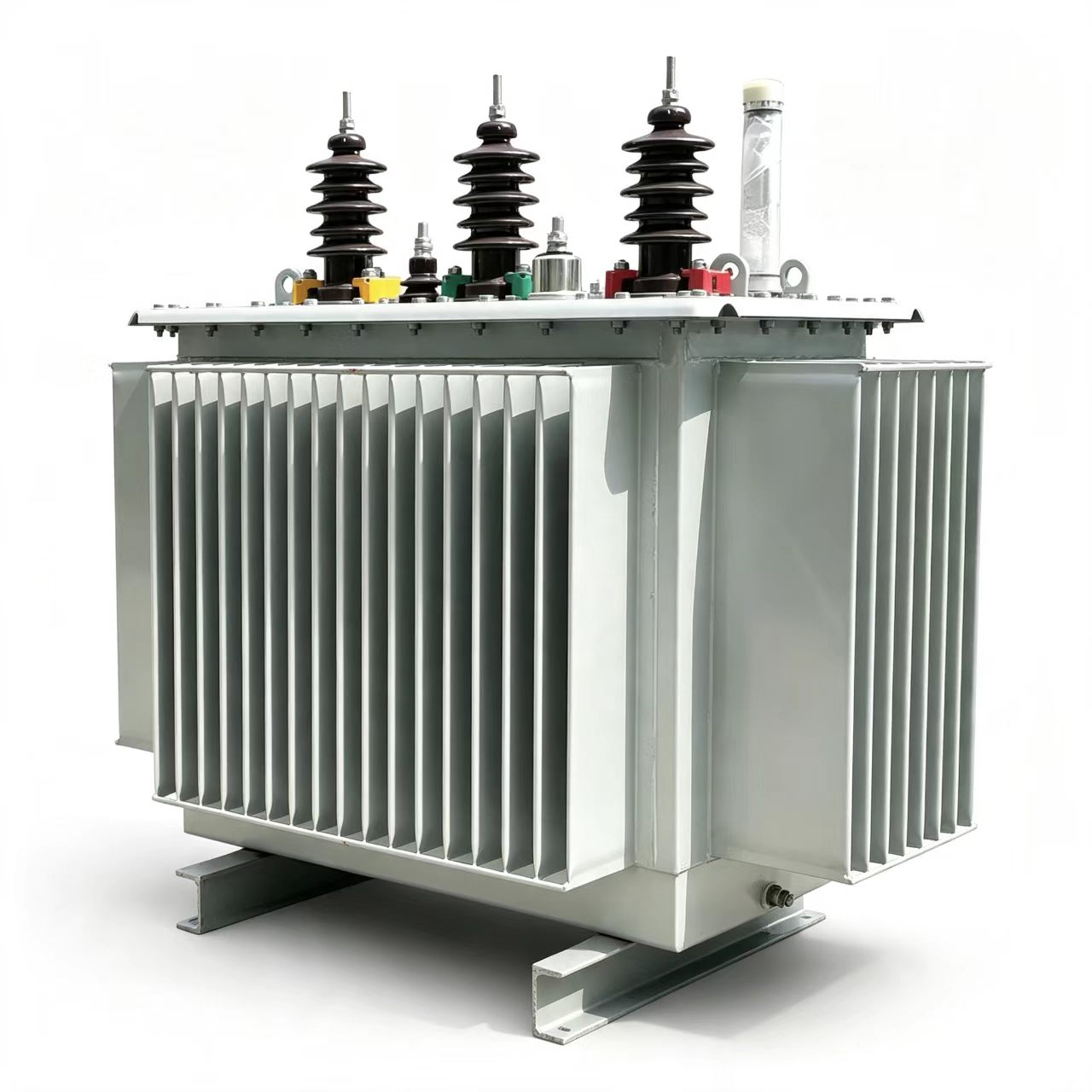

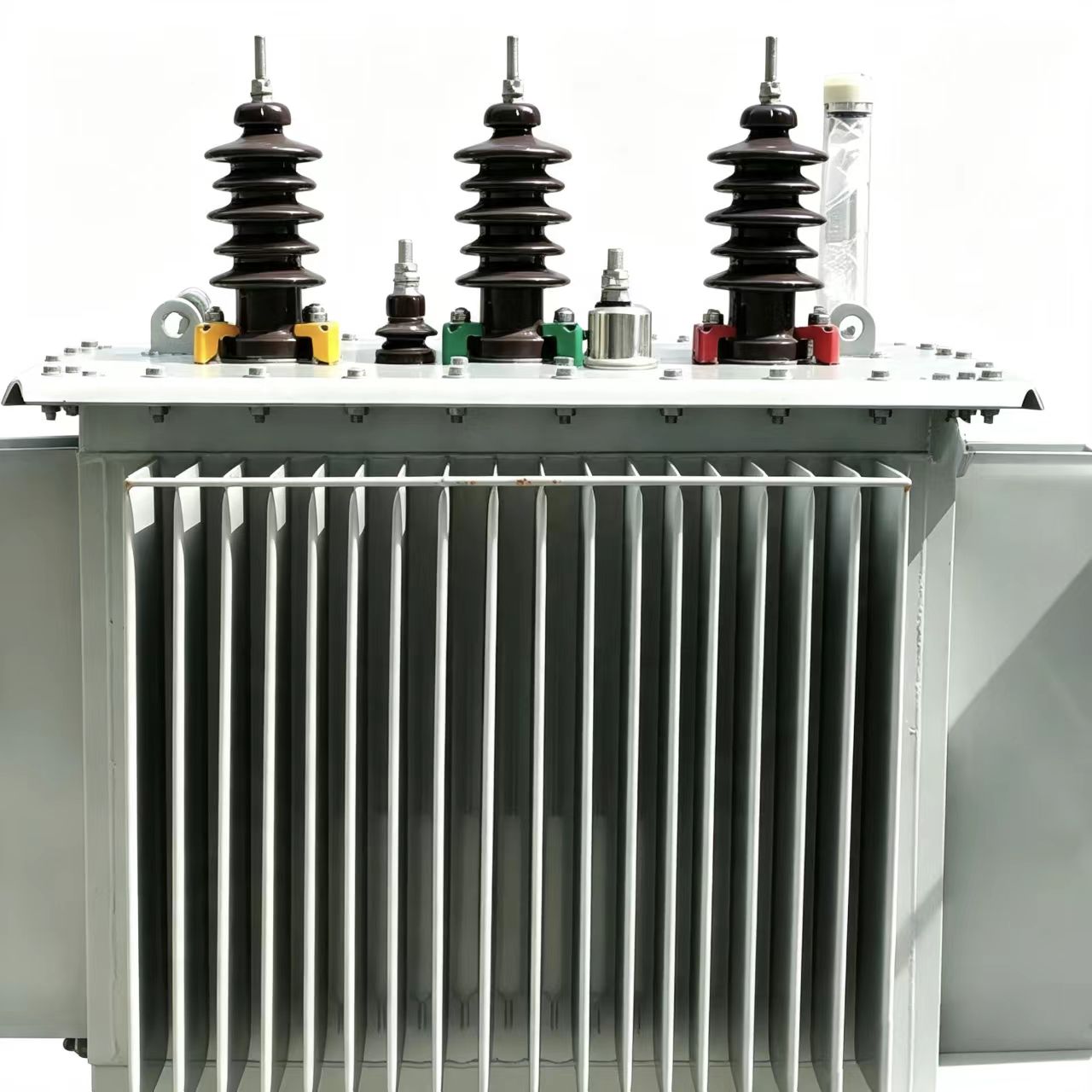

S11 -22/10KV油浸式电力变压器

上海国稳研发生产的 S11 -22/10KV油浸式电力变压器系列全密封油浸式电力变压器具有低损耗、低噪声、高效率的优点，可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。

技术参数

产品特点

1、变压器铁芯采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁芯进行绑扎，保证铁芯的紧实度，降低噪声。

2、高低压绕组用无氧铜绕制，低压绕组500kVA 及以下采用层圆筒式结构。630kVA 及以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。

3、变压器连接组采用Dyn11, 减少谐波对电网的影响，改善供电质量。

4、变压器为全密封结构，延长使用寿命，免吊芯，免维修。

5、实测噪声值低于标准。

本系列变压器经正常运输后，不需要吊芯检查，即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。

使用条件

1、最高环境温度：+40℃

2、最低环境温度： -25℃

3、海拔高度：<1000m

4、最高月平均相对湿度：90%(20℃)

5、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，户内或户外。

执行标准

GB 1094电力变压器

GB/T15164 油浸式电力变压器负载导册

GB/T6451 三相油浸式电力变压器技术参数和要求 GB 2536变压器油

GB 311.1高压输变电设备的绝缘配合 JB/T 501电力变压器实验导册

GB 10237电力变压器绝缘水平和绝缘实验外绝缘的空气间隙

造型一览

S22-M-30～2500/10 配电变压器（一级能效）

高压 (kV)：6 6.3 10 10.5 低压 (kV)：0.4分接：±5 ±2×2.5% 联结组标号：Dyn11 Yyn0

额定容量 (kVA)	空载损耗 (W)	负载损耗 (W) (75℃)	空载电流 (%)	短路阻抗 (%)
30	65	455/430	1.5	4
50	80	655/625	1.3	4
63	90	785/745	1.2	4
80	105	945/900	1.2	4
100	120	1140/1080	1.1	4
125	135	1360/1295	1.1	4
160	160	1665/1585	1	4
200	190	1970/1870	1	4
250	230	2300/2195	0.9	4
315	270	2760/2630	0.9	4
400	330	3250/3095	0.8	4
500	385	3900/3710	0.8	4
630	460	4460	0.6	4.5
800	560	5400	0.6	4.5
1000	665	7415	0.6	4.5
1250	780	8640	0.5	4.5
1600	940	10440	0.5	4.5
2000	1085	13180	0.4	5
2500	1280	13360	0.4	5

S20-M-30～2500/10 配电变压器（二级能效）

高压 (kV)：6 6.3 10 10.5 低压 (kV)：0.4

分接：±5 ±2×2.5% 联结组标号：Dyn11 Yyn0

额定容量 (kVA)	空载损耗 (W)	负载损耗 (W) (75℃)	空载电流 (%)	短路阻抗 (%)
30	70	505/480	1.5	4
50	90	730/695	1.3	4
63	100	870/830	1.2	4
80	115	1050/1000	1.2	4
100	135	1265/1200	1.1	4
125	150	1510/1440	1.1	4
160	180	1850/1760	1	4
200	215	2185/2080	1	4
250	260	2560/2440	0.9	4
315	305	3065/2920	0.9	4
400	370	3615/3440	0.8	4
500	430	4330/4120	0.8	4
630	510	4960	0.6	4.5
800	630	6000	0.6	4.5
1000	745	8240	0.6	4.5
1250	870	9600	0.5	4.5
1600	1050	11600	0.5	4.5
2000	1225	14640	0.4	5
2500	1440	14840	0.4	5

S13-M-30～2500/10 配电变压器（三级能效）

高压 (kV)：6 6.3 10 10.5 低压 (kV)：0.4

分接：±5 ±2×2.5% 联结组标号：Dyn11 Yyn0

额定容量 (kVA)	空载损耗 (W)	负载损耗 (W) (75℃)	空载电流 (%)	短路阻抗 (%)
30	80	630/600	1.5	4
50	100	910/870	1.3	4
63	110	1090/1040	1.2	4
80	130	1310/1250	1.2	4
100	150	1580/1500	1.1	4
125	170	1890/1800	1.1	4
160	200	2310/2200	1	4
200	240	2730/2600	1	4
250	290	3200/3050	0.9	4
315	340	3830/3650	0.9	4
400	410	4520/4300	0.8	4
500	480	5410/5150	0.8	4
630	570	6200	0.6	4.5
800	700	7500	0.6	4.5
1000	830	10300	0.6	4.5
1250	970	12000	0.5	4.5
1600	1170	14500	0.5	4.5
2000	1360	18300	0.4	5
2500	1600	21200	0.4	5

S11-M-30～3150/10 配电变压器

高压 (kV):6 6.3 10 10.5 低压 (kV):0.4

分接：±5 ±2×2.5% 联结组标号: Dyn11 Yyn0

额定容量 (kVA)	空载损耗 (kW)	负载损耗 (kW) (75℃)	空载电流 (%)	短路阻抗 (%)
30	0.10	0.63	1.5	4
50	0.13	0.91	1.3	4
63	0.15	1.09	1.2	4
80	0.18	1.31	1.2	4
100	0.20	1.58	1.1	4
125	0.24	1.89	1.1	4
160	0.28	2.31	1.0	4
200	0.34	2.73	1.0	4
250	0.40	3.20	0.9	4
315	0.48	3.83	0.9	4
400	0.57	4.52	0.8	4
500	0.68	5.41	0.8	4
630	0.81	6.20	0.6	4.5
800	0.98	7.50	0.6	4.5
1000	1.15	10.30	0.6	4.5
1250	1.36	12.00	0.5	4.5
1600	1.64	14.50	0.5	4.5
2000	1.94	18.30	0.4	5
2500	2.29	21.20	0.4	5
3150	2.81	26.66	0.4	5

备注：上述参数提供的尺寸、重量等仅供设计选型用，最终数据以产品出厂为准
