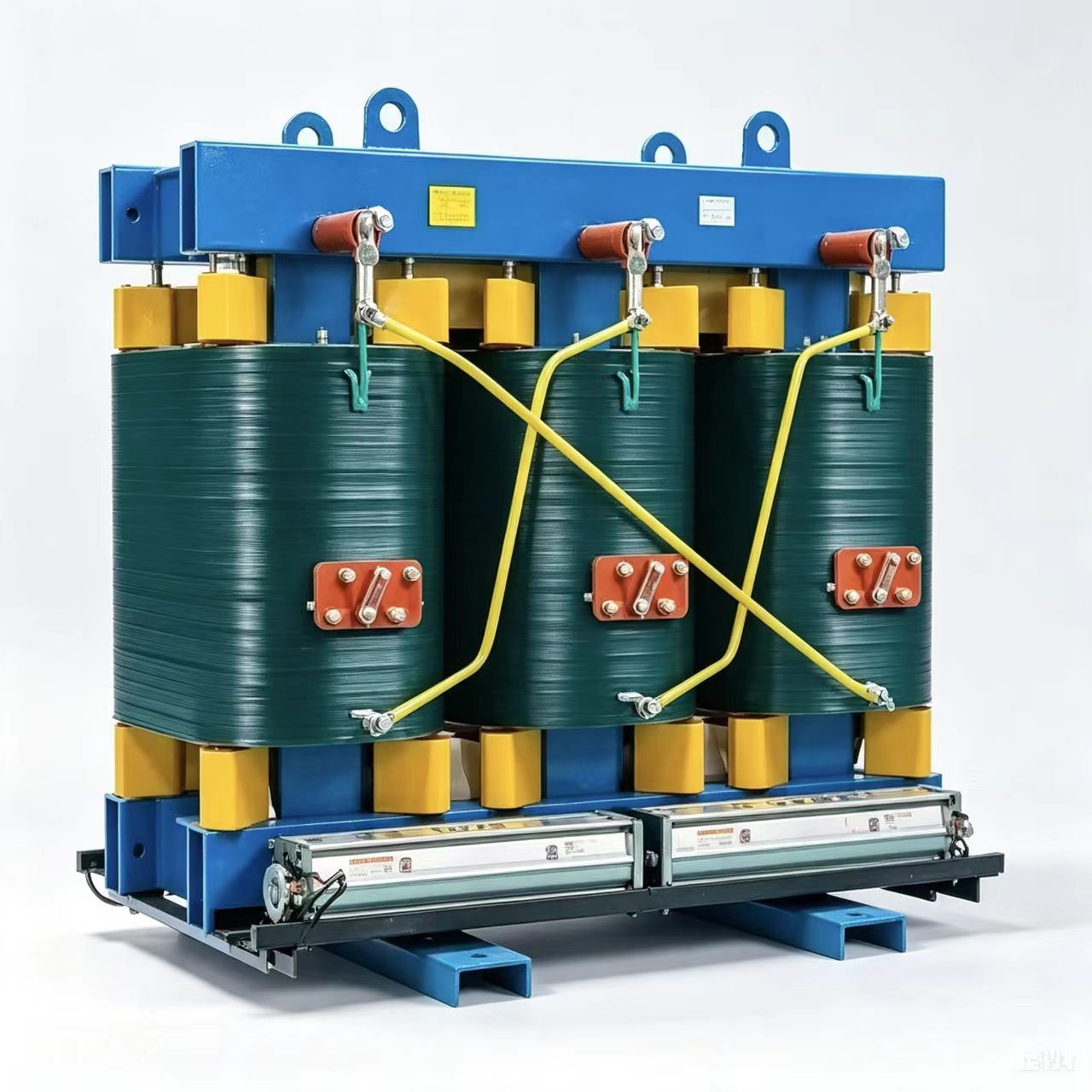

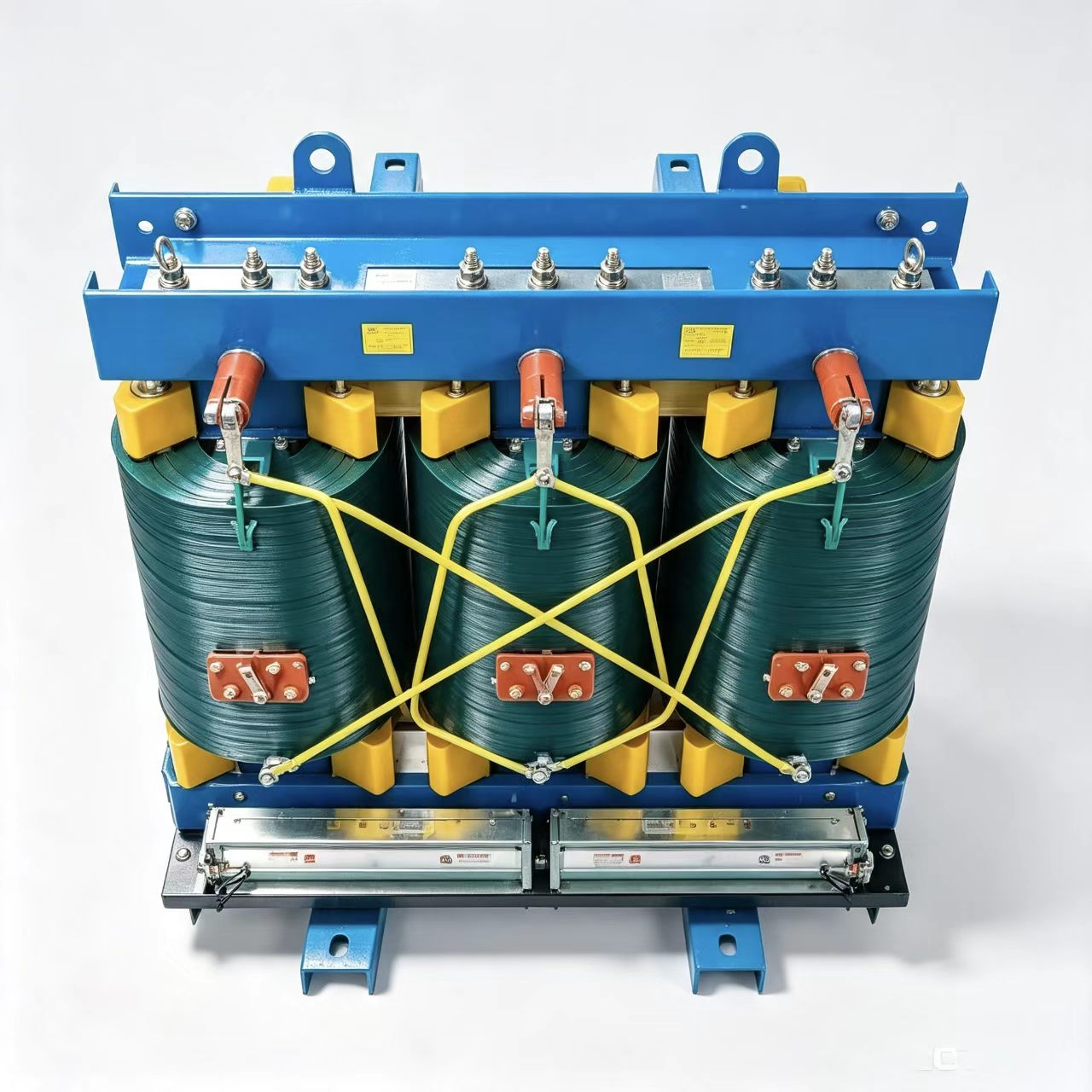

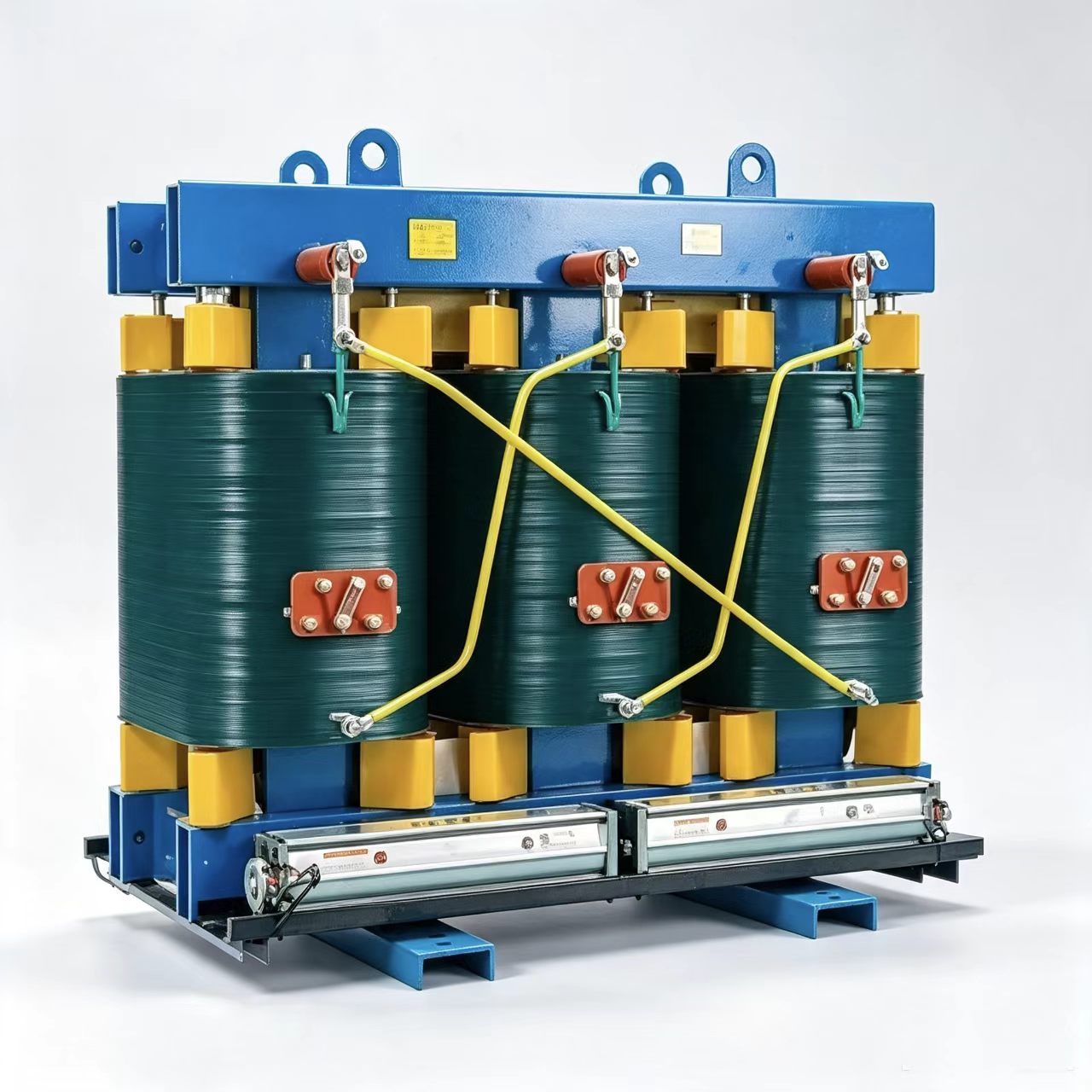

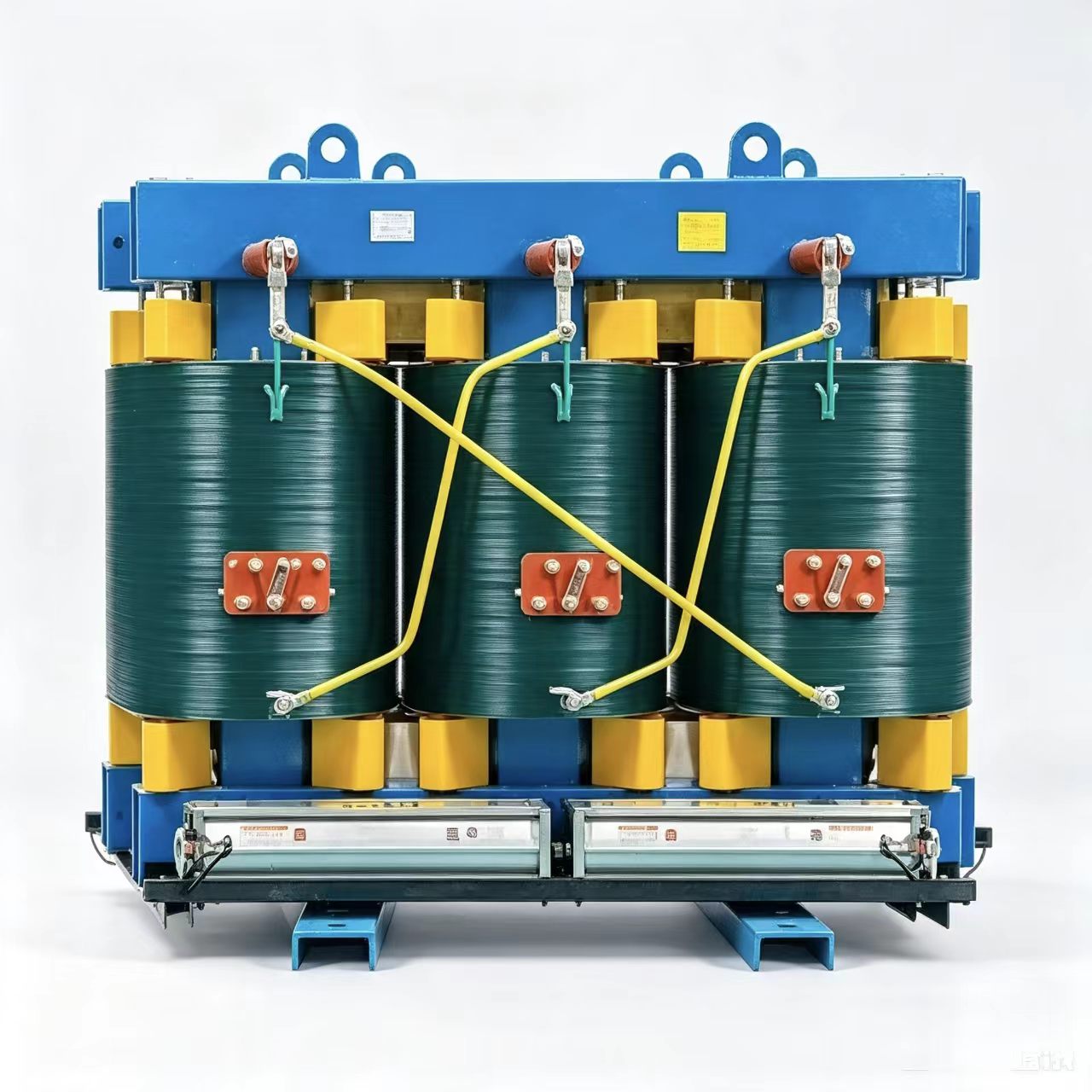

SCRBH15 非晶合金干式变压器

品详细介绍

（一）主体结构

铁芯系统（核心节能部件）

采用铁基非晶合金超薄带材（0.02~0.04mm） 立体卷绕三柱 / 五柱半包封铁芯，无硅钢片拼接气隙，磁滞、涡流损耗大幅降低；铁芯外包耐高温硅胶绝缘 + 环氧树脂半包封，防锈、防碎片脱落，磁密低、噪声小。

高低压绕组

高压：H 级 180℃耐高温漆包圆线，分层绕制，真空环氧树脂浇注；

低压：≥200kVA 全部铜箔绕组，层间绝缘加厚，散热通道均匀，抗短路冲击；

整体真空压力浇注，无气泡、低局部放电，耐潮、抗开裂、阻燃自熄。

配套系统

标配智能温控风机、温度传感器（绕组 / 铁芯测温）、温控仪、温控保护；可选不锈钢防护外壳、温控远程通讯、局放监测装置。

（二）产品核心技术优势

超低空载损耗，节能显著

非晶合金无定向晶体结构，电阻率是硅钢 3~6 倍，空载损耗比同容量 SCB13 硅钢干变降低70%~80%，空载电流降低 70% 以上；常年轻载 / 空载场景年节电成本巨大，符合国家双碳、电网能效改造政策，享受节能补贴。

防火防爆、绿色安全

无变压器油，不存在漏油、起火、爆炸风险；环氧树脂阻燃自熄，燃烧无有毒黑烟，可直接布置在负荷中心，大幅缩减土建消防投资。

低噪声、运行平稳

立体卷铁芯无接缝，搭配弹性减震夹件、降噪缓冲垫，整机噪声远低于国标限值，适合居民区、医院、写字楼等静音环境。

抗短路、长寿命

箔式低压绕组机械强度高，通过全系列突发短路型式试验；H 级绝缘耐高温，正常工况设计使用寿命 30 年以上；半包封铁芯抗盐雾、防潮，相对湿度 95% 环境可长期稳定运行。

过载能力强

自然风冷（AN）100% 额定负载持续运行；开启强迫风冷（AF）可150% 短时过载，适配机房峰值负荷、工业冲击负荷。

免维护、运维成本低

无油系统，无需滤油、换油、密封检修；仅年度简单清扫灰尘，大幅降低后期运维费用。

标准使用条件

1. 海拔高度

标准适用海拔≤1000m；海拔＞1000m 时空气散热能力下降，需厂家特殊降容 / 加强散热设计。

2. 环境空气温度

最高环境气温：+40℃

最低环境气温：-25℃（户内固定安装）

最热月平均气温：≤+30℃

全年平均气温：≤+20℃

3. 湿度条件

环境空气相对湿度：日平均≤95%，月平均≤90%，绕组表面无凝露、滴水；高湿沿海 / 地下室可选用三防加强型。

4. 电源电能质量

电源电压波形近似标准正弦波，谐波畸变率符合 GB/T 14549；

三相输入电压基本对称，相间电压不平衡度≤2%；

额定频率 50Hz。

5. 安装环境要求

仅限户内固定安装，通风良好，预留散热空间；

环境无腐蚀性气体、无爆炸性粉尘、无大量导电尘埃；

无剧烈震动、无冲击载荷，安装基础平整减震。

6. 特殊工况定制

如户外安装、高海拔（1000~3000m）、强腐蚀、频繁冲击负荷、高谐波负载，订货时需特殊设计。

执行国家标准

（一）核心产品专用标准

GB/T 22072-2018 《干式非晶合金铁心配电变压器技术参数和要求》

本系列产品基础制造标准，规定 6/10/20/35kV 干式非晶变压器损耗、噪声、温升、尺寸、检验规则，SCRBH15 设计、出厂检验强制遵循。

GB/T 10228-2023 《干式电力变压器技术参数和要求》

通用干式变压器基础通用规范，绝缘、温升、短路、局放通用要求。

GB/T 32825-2024 《三相干式立体卷铁芯电力变压器技术参数和要求》

对应 R 立体卷铁芯结构专用标准，铁芯卷制、半包封结构、损耗限值依据。

（二）能效强制国标（国家强制）

GB 20052-2020 《电力变压器能效限定值及能效等级》

SCRBH15 满足一级能效限定值，为电网招标、节能改造指定节能型产品，强制执行能效检测与备案。

（三）电气安全、试验、绝缘配套标准

GB/T 1094.1~11 电力变压器系列通用标准（总则、温升、绝缘、短路、声级、局部放电等）；

GB/T 10088-2019 《干式变压器声级测定》噪声限值判定；

GB/T 14549-2019 《电能质量 公用电网谐波》适配谐波负载设计依据；

JB/T 10693 《干式变压器温度控制器技术条件》温控系统配套标准。

（四）国际参考标准（出口适用）

IEC 60076 电力变压器国际标准、IEC 60076-11 干式变压器补充规范。
