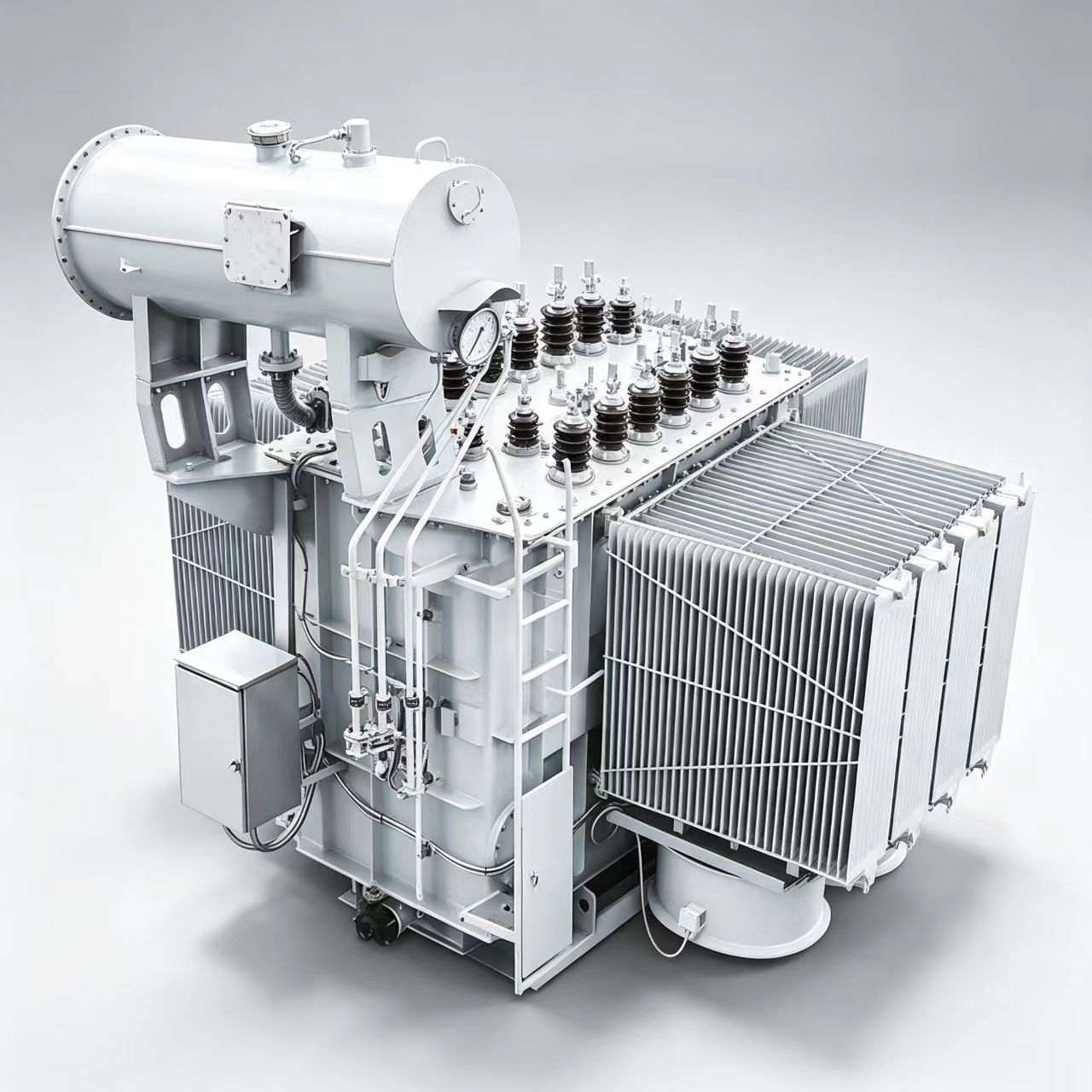

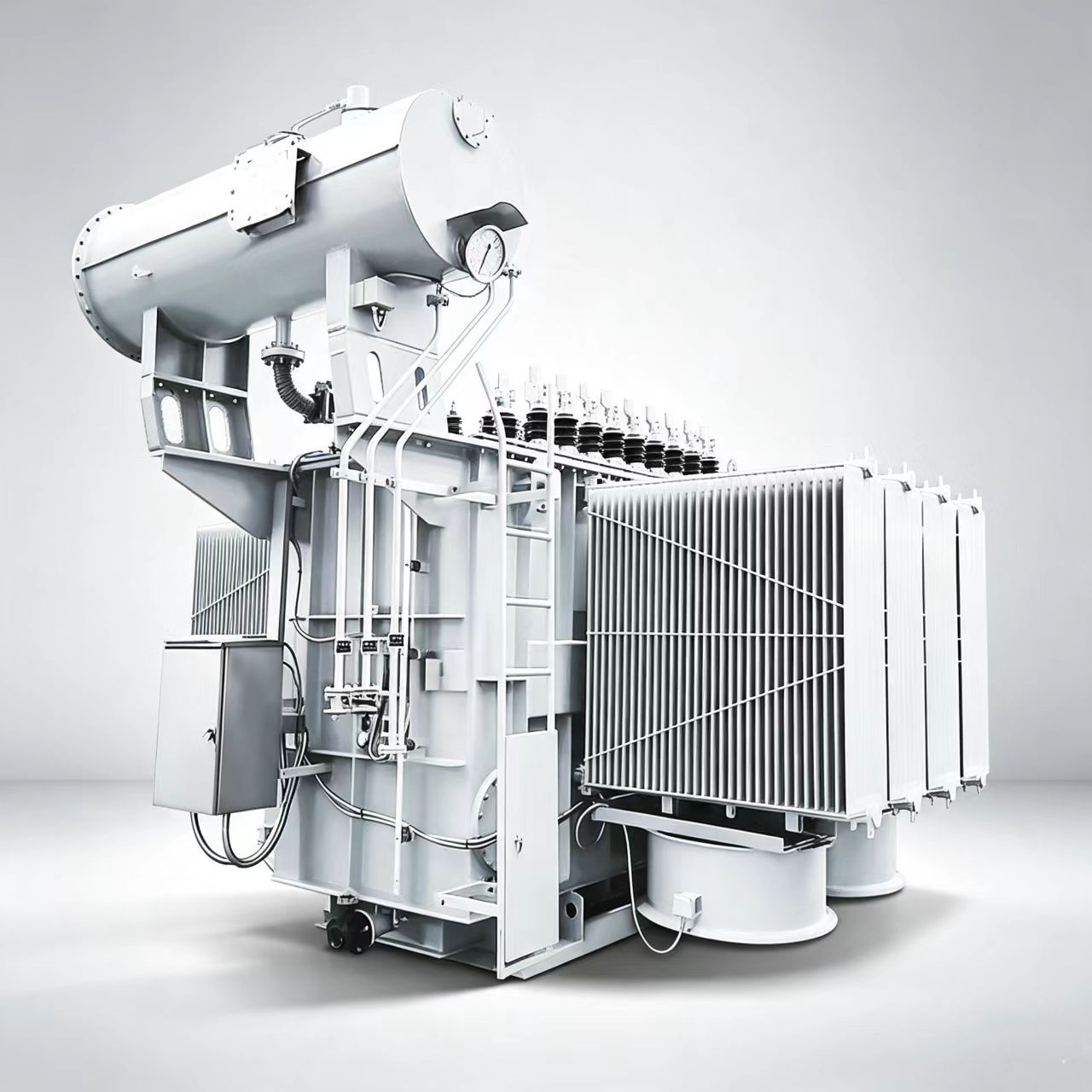

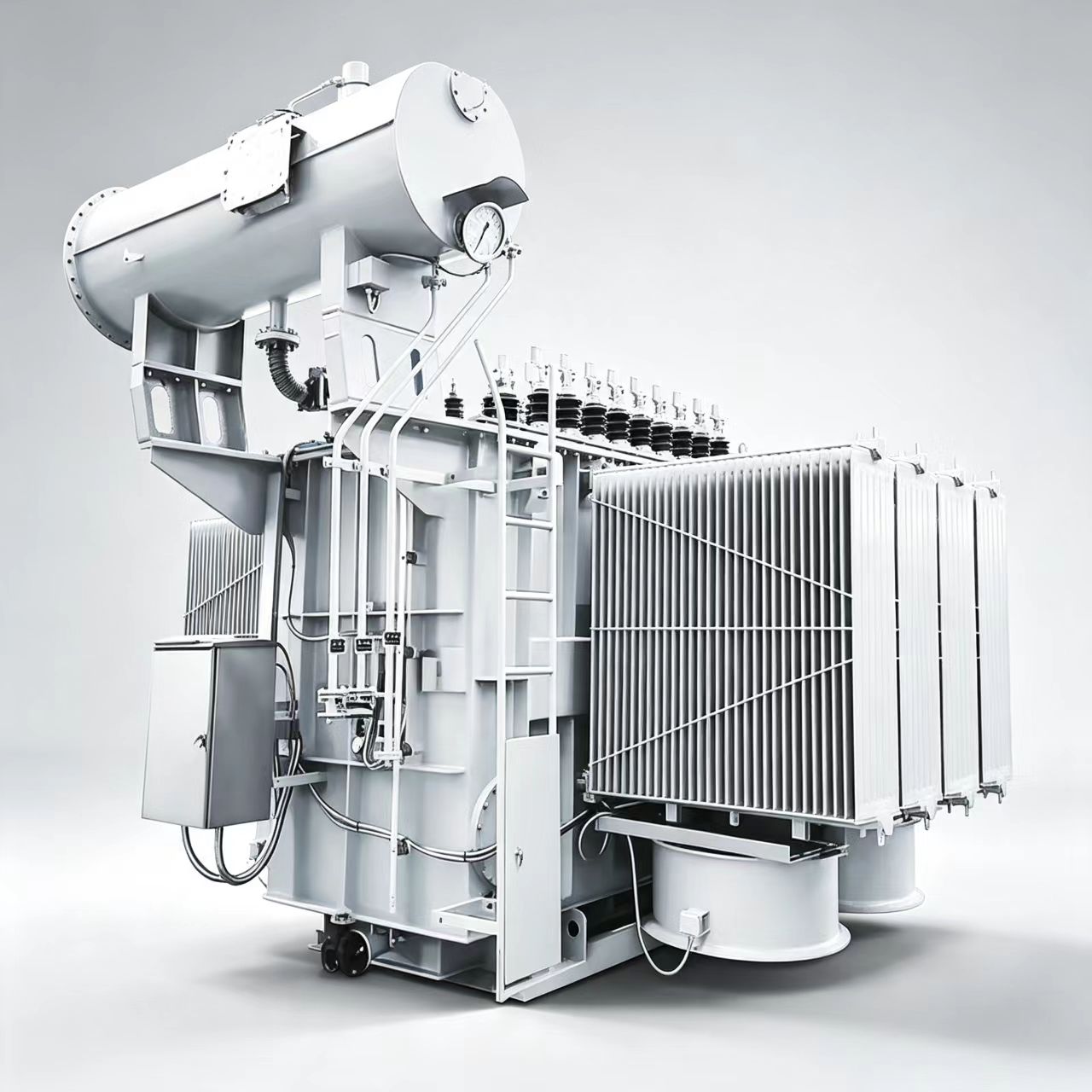

220kV油浸式电力变压器

上海国稳 220kV 级三相油浸式电力变压器，涵盖双绕组、三绕组、自耦变压器三大结构类型，分为无励磁调压、有载调压两种型式，是 220kV 区域主干输变电枢纽核心装备，实现 220kV 与 110kV、35kV、10.5kV 等电压等级电能变换。产品选用高导磁晶粒取向硅钢片、高强度绝缘绕组体系，全程无尘洁净装配、真空变压干燥与真空注油工艺，严格控制局部放电水平，具备低损耗、低噪声、强抗短路冲击、长期运行可靠性高等优势。冷却方式可选 ONAN、ONAF、OFAF、ODAF，广泛应用于区域枢纽变电站、大型新能源汇集升压站、大型工矿总降变电站、油气化工园区等，可满足国内电网工程及海外 50Hz 输变电项目定制需求。

技术参数

产品介绍

1. 主体结构

铁芯系统

采用高导磁晶粒取向冷轧硅钢片，多级阶梯全斜接缝无孔绑扎结构，有效降低空载损耗、空载电流与本体噪声；铁芯、夹件整体绝缘屏蔽，抑制涡流发热与锈蚀；磁屏蔽优化布置，降低油箱杂散损耗。

绕组系统

高压绕组采用内屏连续式结构，优化雷电冲击、操作冲击电压分布；大容量产品采用换位导线，降低附加损耗。绕组采用整体压紧、安匝平衡强化设计，显著提升抗短路电动力能力；引线棱角全部圆角化，配套成型绝缘件。器身经过真空变压干燥 + 真空注油处理，最大限度去除绝缘内部水分与气泡，控制局部放电指标。

油箱与全密封系统

采用钟罩式油箱，全自动埋弧焊焊接，焊缝超声波探伤；配置胶囊式全密封储油柜，隔绝空气，延缓绝缘油老化。出厂执行正压、负压双重密封性检漏，从源头控制渗漏油风险；箱体采用抛丸除锈、多层防腐涂层，适配户外长期运行。

保护与智能监测组件

标准配置：主瓦斯继电器、压力释放阀、油面温控器、绕组测温装置、油位计、中性点成套套管设备；

可选配置：油中溶解气体在线监测、局部放电在线监测、智能冷却控制系统、微水在线监测、冷却器远程调控装置，适配新一代智能变电站。

核心性能优势

✅ 多能效等级可选：可提供 S18/S20/S22 低损耗系列，满足国家能效标准，持续降低电网运行损耗；

✅ 低局放、高绝缘可靠性：全过程工艺管控，局部放电指标优于国标，适合长期连续带负荷运行；

✅ 优异抗短路能力：绕组机械结构强化设计，可承受系统短路冲击，降低突发故障损毁风险；

✅ 高度定制化

电压组合、阻抗匹配、联结组别（YNd11、YNyn0d11、自耦 YNad11 等）、调压范围、冷却方式均可按需设计；可选用矿物变压器油、高燃点环保酯类绝缘油；

✅ 智能化拓展：预留标准化信号接口，支持远程数据采集，可接入变电站智能运维平台。

常规容量范围

额定容量：31500kVA～240000kVA

高压额定电压：220kV（242kV）

调压范围：无励磁调压 ±2×2.5%；有载调压 ±8×1.25%

常用中低压电压：110kV、38.5kV、10.5kV

额定频率：50Hz

使用环境条件

标准使用条件（无需特殊加强设计）

海拔高度：≤1000m；海拔＞1000m 订货时明确，需开展温升修正与外绝缘加强；

环境空气温度：

最高气温：+40℃；日平均气温≤+30℃；年平均气温≤+20℃；最低气温≥-25℃；

相对湿度：25℃条件下，月平均相对湿度≤90%，无持续性凝露；

安装场所：户外布置；无剧烈振动、无爆炸危险介质、无强腐蚀性气体、无大量导电粉尘；

地震设防烈度：≤8 度；

最大风速：≤35m/s；覆冰厚度≤20mm；

基础污秽等级：Ⅲ 级。

特殊环境专项定制

沿海盐雾、重污秽地区、严寒低温、湿热环境、化工腐蚀区域，订货时提供污秽等级、环境参数，可配套加长爬距套管、加强防腐涂层、低温适配、TH 湿热型专项方案。

执行标准

国内标准

GB/T 1094.1～5 《电力变压器》系列标准（总则、温升、绝缘水平、声级、承受短路能力）

GB/T 6451 《油浸式电力变压器技术参数和要求》

GB 20052 《电力变压器能效限定值及能效等级》

GB 2536 《电工流体变压器和开关用未使用矿物绝缘油》

GB/T 7354 《局部放电测量》

GB/T 7252 《变压器油中溶解气体分析和判断导则》

GB/T 4109 《交流电压高于 1000V 的绝缘套管》

DL/T 272 《220kV～750kV 油浸式电力变压器使用技术条件》

GB 311.1 《绝缘配合第 1 部分：定义、原则和规则》

造型一览

OSS11 型 - 220kV 31500kVA～240000kVA 三相三绕组无励磁调压自耦变压器

高压 (kV)：220±2×2.5%、230±2×2.5%、242±2×2.5%

中压 (kV)：115、121

联结组标号：YNa0d11

短路阻抗（升压，%）：高 - 中 12~14、高 - 低 8~12、中 - 低 14~18

短路阻抗（降压，%）：高 - 中 8~10、高 - 低 28~34、中 - 低 18~24

额定容量 (kVA)	低压 (kV)	升压 - 空载损耗 (kW)	升压 - 负载损耗 (kW)	升压 - 空载电流 (%)	降压 - 空载损耗 (kW)	降压 - 负载损耗 (kW)	降压 - 空载电流 (%)
31500	6.6、10.5、21、36、37、38.5	20	111	0.45	17	94	0.4
40000	6.6、10.5、21、36、37、38.5	23	136	0.45	20	114	0.4
50000	6.6、10.5、21、36、37、38.5	27	161	0.4	24	136	0.34
63000	6.6、10.5、21、36、37、38.5	32	190	0.4	28	162	0.34
90000	6.6、10.5、21、36、37、38.5	40	262	0.34	36	222	0.28
120000	10.5、13.8、15.75、18、21、36、37、38.5	49	323	0.34	44	273	0.28
150000	10.5、13.8、15.75、18、21、36、37、38.5	58	384	0.28	52	324	0.26
180000	10.5、13.8、15.75、18、21、36、37、38.5	67	439	0.28	60	367	0.26
240000	10.5、13.8、15.75、18、21、36、37、38.5	79	545	0.16	71	478	0.2

OSSZ22 型 - 220kV 31500kVA～240000kVA 三相三绕组有载调压自耦变压器 (一级能效）

高压 (kV)：220±8×1.25%、230±8×1.25%

中压 (kV)：115、121

联结组标号：YNa0d11

容量分配 (%)：100/100/50

短路阻抗 (%)：高 - 中 8~11、高 - 低 28~34、中 - 低 18~24

额定容量 (kVA)	低压 (kV)	空载损耗 (kW)	负载损耗 (kW)	空载电流 (%)
31500	6.3、6.6、10.5、21、36、37、38.5	19	138	0.52
40000	6.3、6.6、10.5、21、36、37、38.5	23	165	0.51
50000	6.3、6.6、10.5、21、36、37、38.5	26	194	0.5
63000	6.3、6.6、10.5、21、36、37、38.5	31	231	0.47
90000	10.5、21、36、37、38.5	40	300	0.37
120000	10.5、21、36、37、38.5	51	369	0.37
150000	10.5、21、36、37、38.5	59	438	0.33
180000	10.5、21、36、37、38.5	68	538	0.33
240000	10.5、21、36、37、38.5	85	667	0.3

SS22 型 - 220kV 31500kVA～300000kVA 三相三绕组无励磁调压电力变压器（一级能效）

高压 (kV)：220±2×2.5%、230±2×2.5%、242±2×2.5%

中压 (kV)：69、115、121

联结组标号：YNyn0d11

短路阻抗 (升压，%)：高 - 中 22～24、高 - 低 12～14、中 - 低 7～9

短路阻抗 (降压，%)：高 - 中 12～14、高 - 低 22～24、中 - 低 7～9

额定容量 (kVA)	低压 (kV)	空载损耗 (kW)	负载损耗 (kW)	空载电流 (%)
31500	6.3、6.6、10.5、21、36、37、38.5	18	138	0.48
40000	6.3、6.6、10.5、21、36、37、38.5	21	165	0.42
50000	6.3、6.6、10.5、21、36、37、38.5	24	194	0.36
63000	6.3、6.6、10.5、21、36、37、38.5	29	231	0.38
90000	10.5、13.8、21、36、37、38.5	37	300	0.33
120000	10.5、13.8、21、36、37、38.5	46	369	0.33
150000	10.5、13.8、15.75、21、36、37、38.5	55	438	0.28
180000	10.5、13.8、15.75、21、36、37、38.5	62	500	0.28
240000	10.5、13.8、15.75、21、36、37、38.5	72	616	0.22
300000	10.5、13.8、15.75、21、36、37、38.5	91	726	0.2

S22 型 - 220kV 31500kVA～420000kVA 三相双绕组无励磁调压电力变压器（一级能效）

高压分接范围 (kV)：220±2×2.5%、242±2×2.5%

联结组标号：YNd11

短路阻抗 (%)：12～14

额定容量 (kVA)	低压 (kV)	空载损耗 (kW)	负载损耗 (kW)	空载电流 (%)
31500	6.3、6.6、10.5	15	115	0.47
40000	6.3、6.6、10.5	18	134	0.48
50000	6.3、6.6、10.5	21	161	0.44
63000	6.3、6.6、10.5	25	188	0.43
75000	10.5、13.8	29	213	0.41
90000	10.5、13.8	34	246	0.37
120000	10.5、13.8	41	304	0.37
150000	10.5、13.8、15.75、18、20	49	360	0.34
160000	10.5、13.8、15.75、18、20	51	378	0.33
180000	10.5、13.8、15.75、18、20	56	413	0.31
240000	10.5、13.8、15.75、18、20	70	484	0.28
300000	15.75、18、20	83	577	0.25
360000	15.75、18、20	95	662	0.25
370000	15.75、18、20	97	675	0.26
400000	15.75、18、20	103	716	0.24
420000	15.75、18、20	106	742	0.24

SZ22 型 - 220kV 31500kVA～240000kVA 三相双绕组有载调压电力变压器（一级能效）

高压分接范围 (kV)：220±8×1.25%、230±8×1.25%

联结组标号：YNd11

短路阻抗 (%)：12～14

额定容量 (kVA)	低压 (kV)	空载损耗 (kW)	负载损耗 (kW)	空载电流 (%)
31500	6.3、6.6、10.5、21、36、37、38.5	20	115	0.48
40000	6.3、6.6、10.5、21、36、37、38.5	23	134	0.5
50000	6.3、6.6、10.5、21、36、37、38.5	28	161	0.45
63000	6.3、6.6、10.5、21、36、37、38.5	33	188	0.45
90000	6.3、6.6、10.5、21、36、37、38.5	42	246	0.38
120000	10.5、21、36、37、38.5	51	304	0.38
150000	10.5、21、36、37、38.5	60	360	0.35
180000	10.5、21、36、37、38.5	70	413	0.32
120000	66、69	53	303	0.38
150000	66、69	62	355	0.37
180000	66、69	73	406	0.32
240000	66、69	91	504	0.25

SSZ20 型 - 220kV 31500kVA～240000kVA 三相三绕组有载调压电力变压器（二级能效）

高压 (kV)：220±8×1.25%、230±8×1.25%

中压 (kV)：69、115、121

联结组标号：YNyn0d11

容量分配 (%)：100/100/100、100/50/100、100/100/50

短路阻抗 (%)：高 - 中 12~14、高 - 低 22~24、中 - 低 7~9

额定容量 (kVA)	低压 (kV)	空载损耗 (kW)	负载损耗 (kW)	空载电流 (%)
31500	6.3、6.6、10.5、21、36、37、38.5	23	138	0.63
40000	6.3、6.6、10.5、21、36、37、38.5	27	165	0.6
50000	6.3、6.6、10.5、21、36、37、38.5	31	194	0.6
63000	6.3、6.6、10.5、21、36、37、38.5	36	231	0.55
90000	10.5、21、36、37、38.5	47	300	0.44
120000	10.5、21、36、37、38.5	60	369	0.44
150000	10.5、21、36、37、38.5	70	438	0.39
180000	10.5、21、36、37、38.5	81	538	0.39
240000	10.5、21、36、37、38.5	100	667	0.35

S22 型 - 220kV 31500kVA～240000kVA 三相双绕组低压为 66kV 级无励磁调压电力变压器（一级能效）

高压分接范围 (kV)：220±2×2.5%、230±2×2.5%

低压 (kV)：63、66、69

联结组标号：YNd11

短路阻抗 (%)：12～14

额定容量 (kVA)	空载损耗 (kW)	负载损耗 (kW)	空载电流 (%)
31500	17	129	0.6
40000	20	150	0.62
50000	23	180	0.55
63000	28	211	0.55
90000	36	275	0.5
120000	45	330	0.51
150000	53	387	0.45
180000	61	438	0.46
240000	75	543	0.41

SS20 型 - 220kV 31500kVA～300000kVA 三相三绕组无励磁调压电力变压器（二级能效）

右上角基础参数

高压分接范围 (kV)：220±2×2.5%、230±2×2.5%、242±2×2.5%

中压 (kV)：69、115、121

联结组标号：YNyn0d11

短路阻抗 (%)

升压工况：高 - 中 22～24；高 - 低 12～14；中 - 低 7～9

降压工况：高 - 中 12～14；高 - 低 22～24；中 - 低 7～9

额定容量 (kVA)	低压侧电压 (kV)	空载损耗 (kW)	负载损耗 (kW)	空载电流 (%)
31500	6.3、6.6、10.5、21、36、37、38.5	21	138	0.56
40000	6.3、6.6、10.5、21、36、37、38.5	25	165	0.50
50000	6.3、6.6、10.5、21、36、37、38.5	29	194	0.44
63000	6.3、6.6、10.5、21、36、37、38.5	34	231	0.44
90000	10.5、13.8、21、36、37、38.5	44	300	0.39
120000	10.5、13.8、21、36、37、38.5	55	369	0.39
150000	10.5、13.8、15.75、21、36、37、38.5	65	438	0.33
180000	10.5、13.8、15.75、21、36、37、38.5	73	500	0.33
240000	10.5、13.8、15.75、21、36、37、38.5	91	616	0.28
300000	10.5、13.8、15.75、21、36、37、38.5	108	726	0.24
