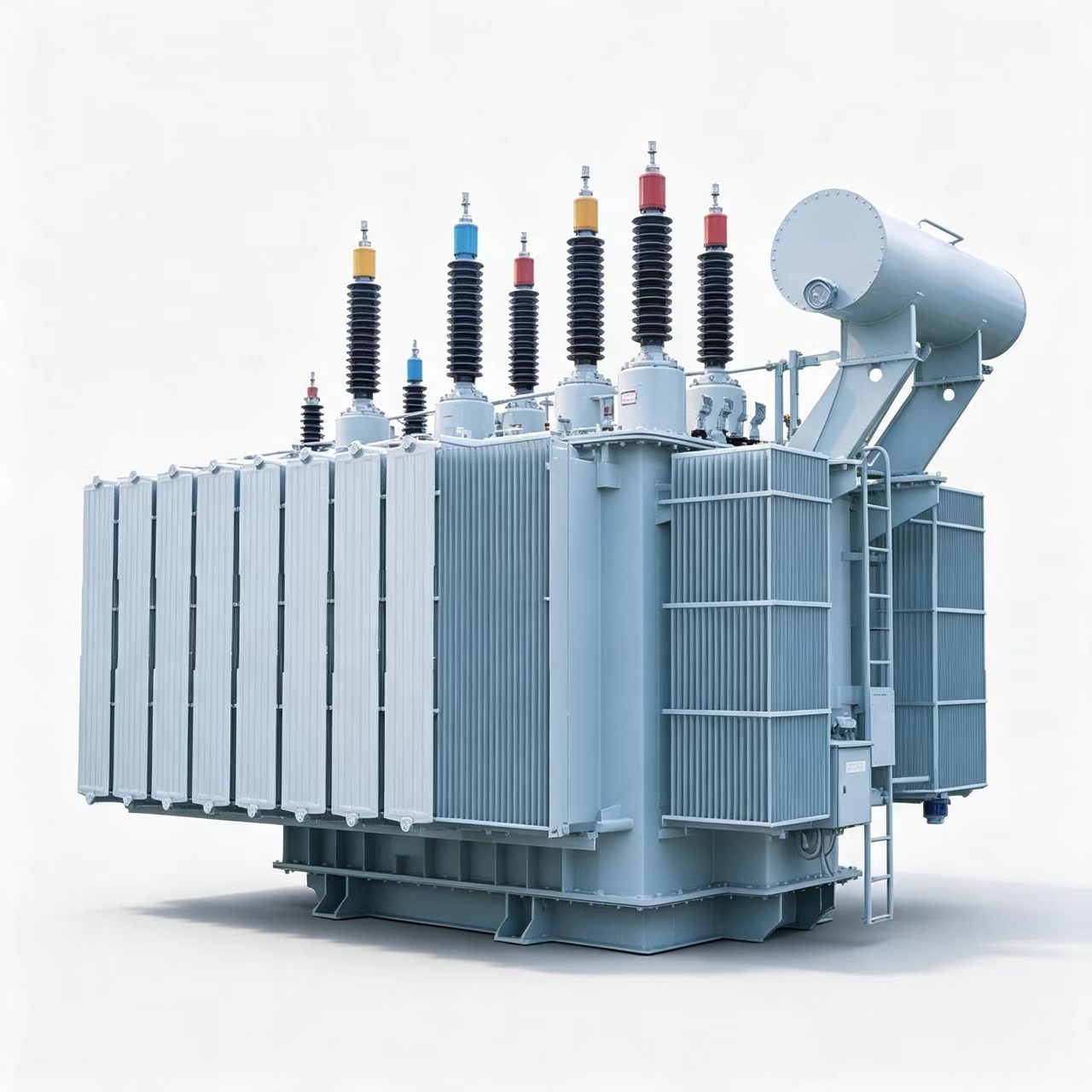

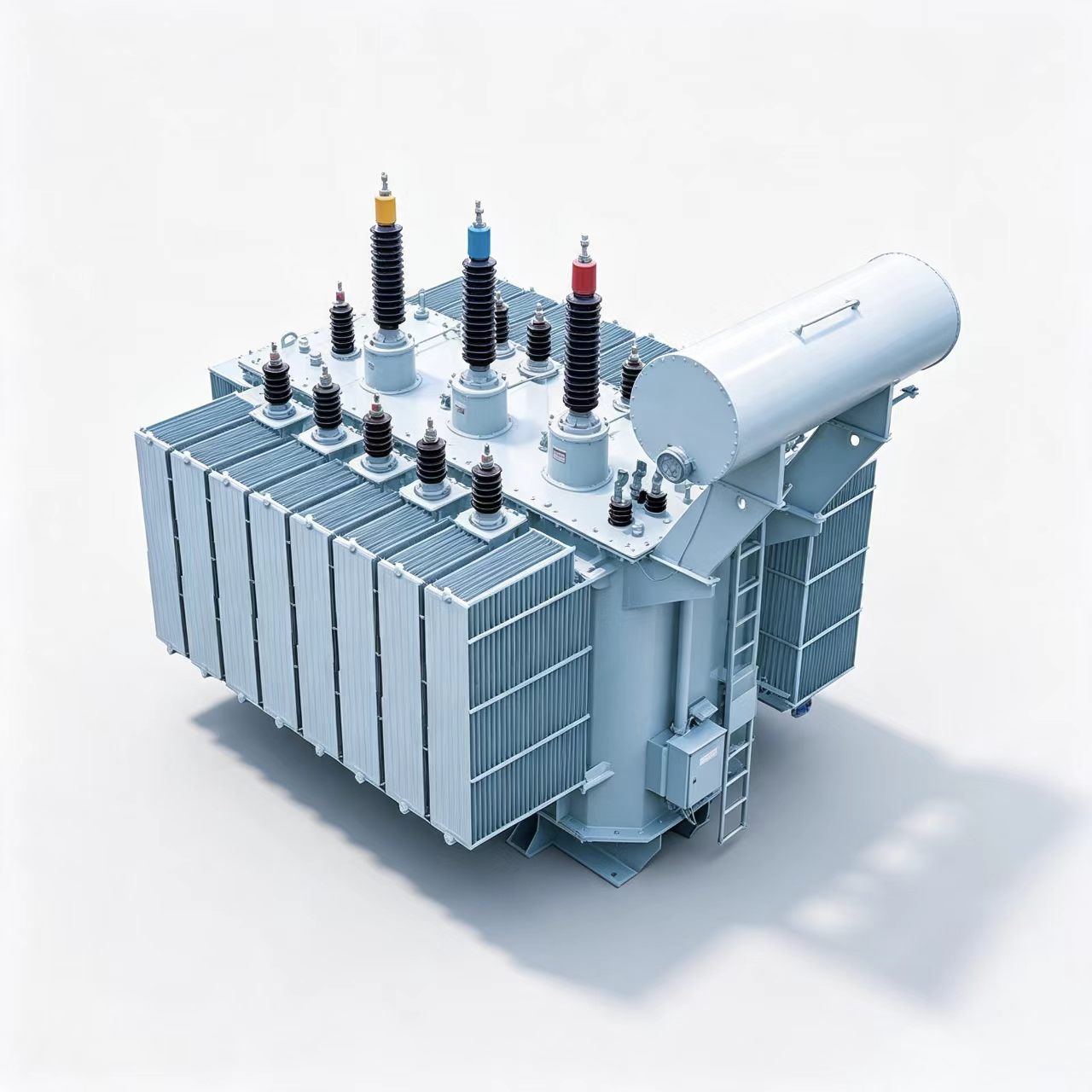

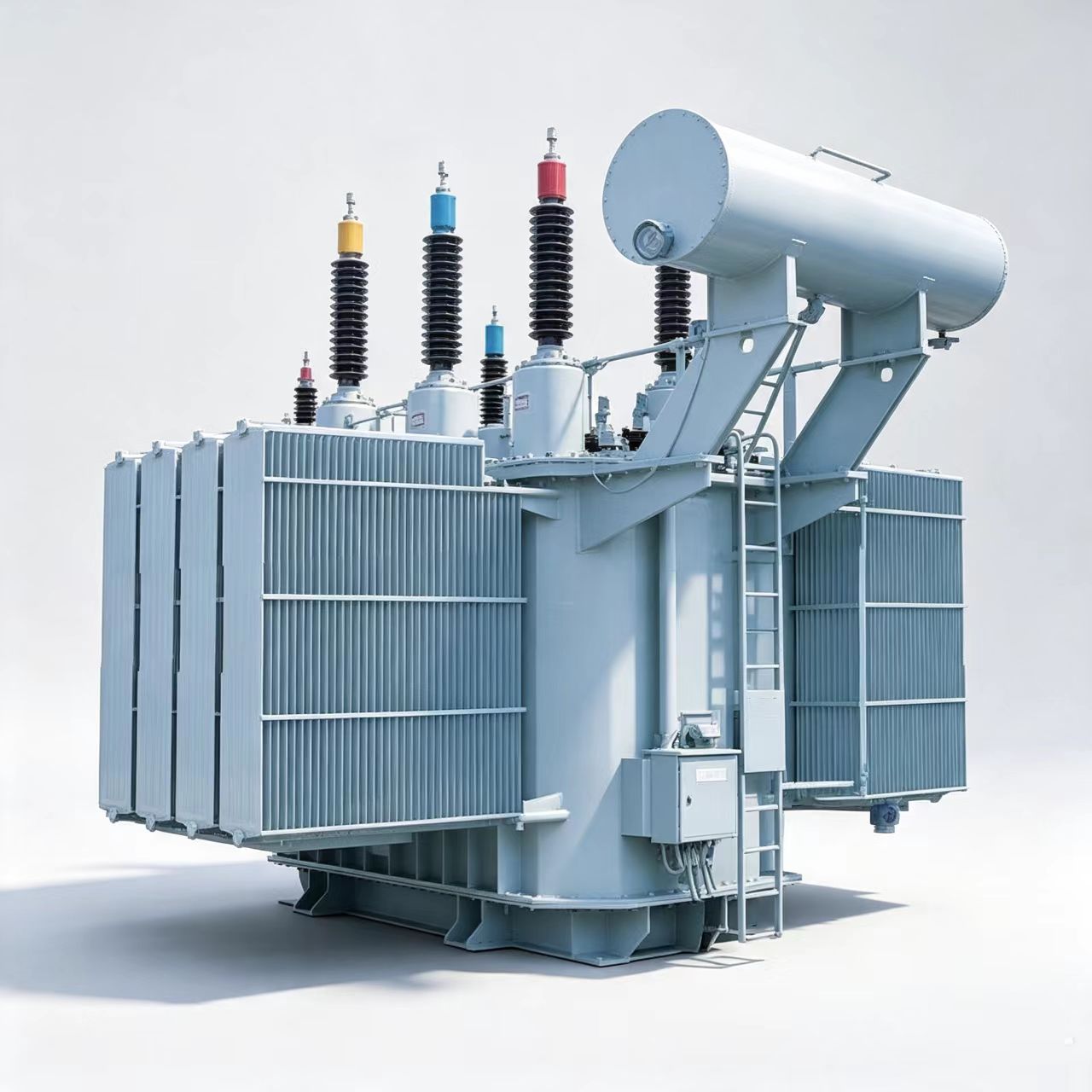

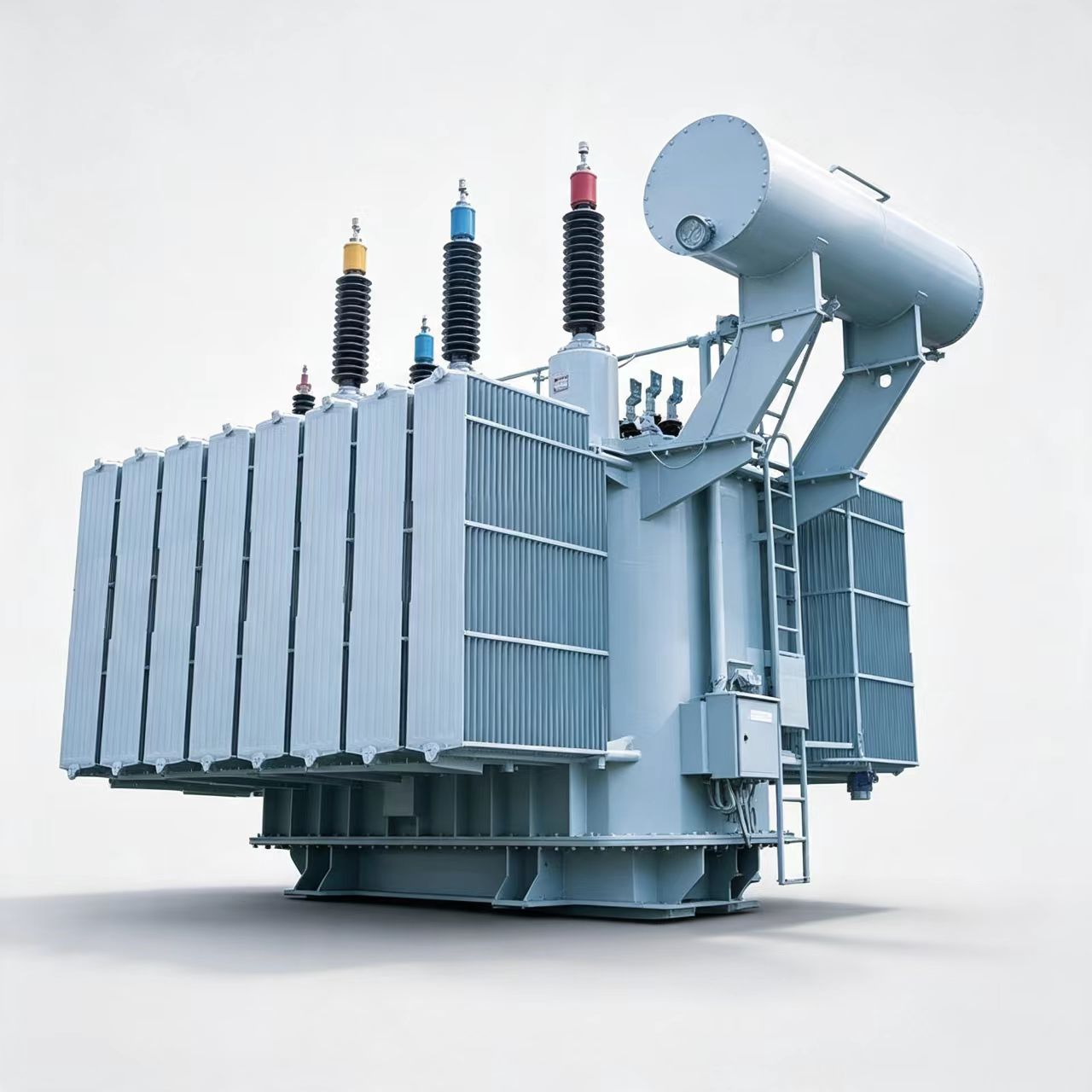

110kV油浸式电力变压器

上海国稳 110kV 级三相油浸式电力变压器，分为无励磁调压、有载调压两大系列，可提供双绕组、三绕组结构，适配 110kV 输变电主干网络，实现 110kV 与 35kV、10.5kV 等电压等级电能变换。产品采用低损耗铁心、高强度绕组结构，严格控制局部放电水平，具备低损耗、低噪声、抗短路、运行可靠等优势，冷却方式支持 ONAN、ONAF、OFAF 可选。广泛应用于城市枢纽变电站、光伏 / 风电新能源升压站、大型工矿企业总降站、油气化工园区等，可满足国内电网项目及海外 50Hz 输变电工程定制需求。

技术参数

产品详细介绍

1. 主体结构

铁芯

采用高导磁晶粒取向冷轧硅钢片，全斜接缝多级阶梯叠片、无孔绑扎工艺，有效降低空载损耗、空载电流与本体噪声；铁芯表面绝缘密封，抑制锈蚀。

绕组

高压绕组采用内屏连续式结构，优化冲击电压分布；大容量产品采用换位导线，降低附加损耗。绕组整体固化压紧，安匝均衡，增强抗短路电动力冲击能力；引线采用成型绝缘件加强防护，器身采用真空变压干燥 + 真空注油工艺，降低局放量。

油箱与密封系统

采用钟罩式油箱，自动埋弧焊焊接，焊缝超声波探伤；内置磁屏蔽降低杂散损耗。配置胶囊式储油柜（全密封结构），隔离绝缘油与空气，延缓油老化。出厂执行正压、负压双重检漏，从源头控制渗油风险。

保护及配套组件

标准配置：瓦斯继电器、压力释放阀、油面温控器、绕组测温装置、油位计；

可选配置：油中溶解气体在线监测、局部放电在线监测、智能冷却控制系统、中性点成套设备，适配智能化变电站。

2. 核心性能优势

✅ 高效节能：可选 S18/S20/S22 等多能效等级，满足国家能效标准，长期运行显著降低运行损耗；

✅ 低局放、高绝缘可靠性：洁净车间装配、全过程真空处理，局部放电指标优于国标，适合长期连续运行；

✅ 抗短路能力强：绕组机械结构强化，可承受系统短路冲击，降低突发故障损毁风险；

✅ 方案灵活定制

电压组合、阻抗电压、联结组别（YNd11、YNyn0d11 等）、调压方式、冷却方式均可按需设计；可选用矿物变压器油、高燃点环保酯类油；

✅ 运维友好：标准化接口，支持远程信号采集，可配套智能运维系统。

3. 常规容量范围

额定容量：6300kVA～180000kVA

高压侧：110kV（调压范围：±2×2.5% / ±8×1.25% 等）

低压常用：38.5kV、10.5kV、6.3kV

额定频率：50Hz

使用环境条件

标准使用条件（无需特殊改造）

海拔高度：≤1000m；海拔＞1000m 订货时注明，需进行温升、外绝缘修正；

环境空气温度：

最高气温：+40℃；日平均气温≤+30℃；年平均气温≤+20℃；最低气温≥-25℃（户外型）；

相对湿度：25℃条件下月平均相对湿度≤90%，无持续性凝露；

安装场所：户外安装；无剧烈振动、无爆炸危险介质、无严重腐蚀性气体、无大量导电粉尘；

地震设防烈度：≤8 度；

通风良好，散热器预留足够散热空间。

特殊环境定制

沿海盐雾、重污秽地区、湿热环境、严寒低温、化工腐蚀区域，订货时明确污秽等级与环境参数，可提供防腐涂层、加强外绝缘、TH 湿热型等专项方案。

执行标准

国内标准

GB/T 1094.1～5 《电力变压器》系列标准（总则、温升、绝缘水平、冲击试验导则、承受短路能力）

GB/T 6451 《油浸式电力变压器技术参数和要求》

GB 20052 《电力变压器能效限定值及能效等级》

GB 2536 《电工流体变压器和开关用未使用矿物绝缘油》

GB/T 7354 《局部放电测量》

GB/T 7252 《变压器油中溶解气体分析和判断导则》

GB/T 4109 《交流电压高于 1000V 的绝缘套管》

国际标准（出口项目可选）

IEC 60076 《Power transformers》系列标准

造型一览

S13-6300～90000/110kV 油浸式双绕组低压为 35kV 级无励磁调压电力变压器

高压 (kV)：110、121

高压分接范围 %：±2×2.5

低压 (kV)：35、38.5

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	6.5	37	0.79	10.5
8000	7.8	45	0.79	10.5
10000	9.1	52	0.74	10.5
12500	10.6	62	0.74	10.5
16000	12.7	77	0.68	10.5
20000	15.1	93	0.68	10.5
25000	17.8	109	0.63	10.5
31500	21	132	0.63	10.5
40000	25	155	0.58	10.5
50000	29.3	192	0.58	10.5
63000	34.6	232	0.53	10.5
90000	45.3	303	0.41	10.5

SZ13-6300～90000/110kV 油浸式双绕组有载调压电力变压器

高压 (kV)：110

高压分接范围 %：±8×1.25

低压 (kV)：6.3、6.6、10.5、11

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	6.5	34	0.74	10.5
8000	7.8	42	0.74	10.5
10000	9.4	50	0.68	10.5
12500	10.9	59	0.68	10.5
16000	13.2	73	0.63	10.5
20000	15.6	88	0.63	10.5
25000	18.2	104	0.58	10.5
31500	21.9	125	0.58	10.5
40000	26.3	148	0.53	10.5
50000	31.1	183	0.53	10.5
63000	37	221	0.47	10.5
90000	48.4	289	0.36	10.5

S13-6300～90000/110kV 油浸式双绕组无励磁调压电力变压器

高压 (kV)：110、121

高压分接范围 %：±2×2.5

低压 (kV)：6.3、6.6、10.5、11

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	5.92	34	0.68	10.5
8000	7.2	42	0.64	10.5
10000	8.4	50	0.6	10.5
12500	9.8	59	0.56	10.5
16000	12	73	0.53	10.5
20000	14.2	88	0.49	10.5
25000	16.8	104	0.45	10.5
31500	19.9	125	0.41	10.5
40000	23.8	147	0.38	10.5
50000	28.2	183	0.34	10.5
63000	33.4	221	0.3	10.5
90000	43.7	289	0.3	10.5

SSZ13-6300～90000/110kV 油浸式三绕组有载调压电力变压器

高压 (kV)：110 ±8×1.25%

中压 (kV)：35、38.5

低压 (kV)：6.3、6.6、10.5、11

联结组标号：YNyn0d11

额定容量 (kVA)	空载损耗 (kW)	负载损耗 (kW)(75℃)	空载电流 (%)	短路阻抗 - 高 / 中 (%)	短路阻抗 - 高 / 低 (%)	短路阻抗 - 中 / 低 (%)
6300	7.8	45	0.89	10.5	17~18	6.5
8000	9.4	53	0.89	10.5	17~18	6.5
10000	11	62	0.84	10.5	17~18	6.5
12500	12.7	73	0.84	10.5	17~18	6.5
16000	15.8	90	0.79	10.5	17~18	6.5
20000	18.6	106	0.79	10.5	17~18	6.5
25000	22	125	0.74	10.5	17~18	6.5
31500	26.2	148	0.74	10.5	17~18	6.5
40000	31.4	178	0.68	10.5	17~18	6.5
50000	37.1	212	0.68	10.5	17~18	6.5
63000	44.2	255	0.63	10.5	17~18	6.5
90000	57.7	333	0.48	10.5	17~18	6.5

SZ11-6300～90000/110kV 油浸式双绕组有载调压电力变压器

高压 (kV)：110

高压分接范围 %：±8×1.25

低压 (kV)：6.3、6.6、10.5、11

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	8.1	34	0.74	10.5
8000	9.7	42	0.74	10.5
10000	11.7	50	0.68	10.5
12500	13.6	59	0.68	10.5
16000	16.5	73	0.63	10.5
20000	19.5	88	0.63	10.5
25000	22.7	104	0.58	10.5
31500	27.4	125	0.58	10.5
40000	32.9	148	0.53	10.5
50000	38.9	183	0.53	10.5
63000	46.3	221	0.47	10.5
90000	60.5	289	0.36	10.5

SS13-6300～90000/110kV 油浸式三绕组无励磁调压电力变压器

高压 (kV)：110±2×2.5%、121±2×2.5%

中压 (kV)：35、38.5

低压 (kV)：6.3、6.6、10.5、11

联结组标号：YNyn0d11

短路阻抗（升压）：高 — 中 17~18%，高 — 低 10.5%，中 — 低 6.5%

短路阻抗（降压）：高 — 中 10.5%，高 — 低 17~18%，中 — 低 6.5%

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %
6300	7.2	45	0.75
8000	8.6	53	0.71
10000	10.2	62	0.68
12500	12	73	0.64
16000	14.4	90	0.6
20000	17	106	0.56
25000	20.2	125	0.53
31500	24	148	0.49
40000	28.6	178	0.41
50000	33.8	212	0.38
63000	40.2	255	0.38
90000	52.5	333	0.3

S11-6300～90000/110kV 油浸式双绕组低压为 35kV 级无励磁调压电力变压器

高压 (kV)：110、121

高压分接范围 %：±2×2.5

低压 (kV)：35、38.5

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	8.1	37	0.79	10.5
8000	9.7	45	0.79	10.5
10000	11.4	52	0.74	10.5
12500	13.3	62	0.74	10.5
16000	15.9	77	0.68	10.5
20000	18.9	93	0.68	10.5
25000	22.2	109	0.63	10.5
31500	26.2	132	0.63	10.5
40000	31.2	155	0.58	10.5
50000	36.6	192	0.58	10.5
63000	43.3	232	0.53	10.5
90000	56.6	303	0.41	10.5

S11-6300～90000/110kV 油浸式双绕组无励磁调压电力变压器

高压 (kV)：110、121

高压分接范围 %：±2×2.5

低压 (kV)：6.3、6.6、10.5、11

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	7.5	34	0.68	10.5
8000	9	42	0.64	10.5
10000	10.5	50	0.6	10.5
12500	12.3	59	0.56	10.5
16000	15	73	0.53	10.5
20000	17.7	88	0.49	10.5
25000	21	104	0.45	10.5
31500	24.9	125	0.41	10.5
40000	29.8	147	0.38	10.5
50000	35.2	183	0.34	10.5
63000	41.8	221	0.3	10.5
90000	54.6	289	0.3	10.5

SS11-6300～90000/110kV 油浸式三绕组无励磁调压电力变压器

高压 (kV)：110±2×2.5%、121±2×2.5%

中压 (kV)：35、38.5

低压 (kV)：6.3、6.6、10.5、11

联结组标号：YNyn0d11

短路阻抗（升压）：高 — 中 17~18%，高 — 低 10.5%，中 — 低 6.5%

短路阻抗（降压）：高 — 中 10.5%，高 — 低 17~18%，中 — 低 6.5%

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %
6300	9	45	0.75
8000	10.8	53	0.71
10000	12.7	62	0.68
12500	15	73	0.64
16000	18	90	0.6
20000	21.3	106	0.56
25000	25.2	125	0.53
31500	30	148	0.49
40000	35.8	178	0.41
50000	42.3	212	0.38
63000	50.2	255	0.38
90000	65.6	333	0.3

SSZ11-6300～90000/110kV 油浸式三绕组有载调压电力变压器

高压 (kV)：110 ±8×1.25%

中压 (kV)：35、38.5

低压 (kV)：6.3、6.6、10.5、11

联结组标号：YNyn0d11

额定容量 (kVA)	空载损耗 (kW)	负载损耗 (kW)(75℃)	空载电流 (%)	短路阻抗 - 高 / 中 (%)	短路阻抗 - 高 / 低 (%)	短路阻抗 - 中 / 低 (%)
6300	9.7	45	0.89	10.5	17~18	6.5
8000	11.7	53	0.89	10.5	17~18	6.5
10000	13.8	62	0.84	10.5	17~18	6.5
12500	15.9	73	0.84	10.5	17~18	6.5
16000	19.7	90	0.79	10.5	17~18	6.5
20000	23.3	106	0.79	10.5	17~18	6.5
25000	27.5	125	0.74	10.5	17~18	6.5
31500	32.7	148	0.74	10.5	17~18	6.5
40000	39.2	178	0.68	10.5	17~18	6.5
50000	46.4	212	0.68	10.5	17~18	6.5
63000	55.2	255	0.63	10.5	17~18	6.5
90000	72.1	333	0.48	10.5	17~18	6.5

SSZ22-6300～63000/110kV 油浸式三相三绕组有载调压电力变压器（一级能效）

高压 (kV)：110、115、121

高压分接范围：±8×1.25%

中压 (kV)：36、37、38.5

低压 (kV)：6.3、6.6、10.5、21

联结组标号：YNyn0d11

短路阻抗 %：高 — 中 10.5，高 — 低 18~19，中 — 低 6.5

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %
6300	5.3	40	0.76
8000	6.3	48	0.76
10000	7.5	56	0.71
12500	8.9	67	0.71
16000	10.6	81	0.67
20000	12.5	95	0.67
25000	14.9	113	0.62
31500	17.7	134	0.62
40000	21.2	161	0.58
50000	25	192	0.58
63000	29.8	230	0.53

SZ22-6300～63000/110kV 油浸式三相双绕组有载调压电力变压器（一级能效）

高压 (kV)：110

高压分接范围：±8×1.25%

低压 (kV)：6.3、6.6、10.5、21

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	4.4	32	0.64	10.5
8000	5.3	38	0.64	10.5
10000	6.2	45	0.59	10.5
12500	7.4	53	0.59	10.5
16000	8.9	66	0.55	10.5
20000	10.6	79	0.55	10.5
25000	12.5	94	0.51	10.5
31500	14.9	111	0.51	10.5
40000	17.8	140	0.46	10.5
50000	21	175	0.46	10.5
63000	25	209	0.42	10.5

S20-3150～63000/66kV 油浸式三相双绕组无励磁调压电力变压器（二级能效）

高压 (kV)：63、66、69

高压分接范围：±5%、±2×2.5%

低压 (kV)：6.3、6.6、10.5

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
3150	2.6	20.7	0.84	8
4000	3.1	24.6	0.80	8
5000	3.7	27.6	0.68	8
6300	4.7	30.8	0.60	9
8000	5.8	36.5	0.60	9
10000	6.8	43.0	0.56	9
12500	8.1	51.1	0.56	9
16000	9.8	62.8	0.52	9
20000	11.4	76.1	0.52	9
25000	13.5	90.0	0.48	9
31500	16.0	108.0	0.44	9
40000	19.1	126.9	0.44	9
50000	22.9	150.3	0.40	9
63000	27.0	178.2	0.36	9

SZ20-6300～63000/66kV 油浸式三相双绕组有载调压电力变压器（二级能效）

高压 (kV)：63、66、69

高压分接范围：±8×1.25%

低压 (kV)：6.3、6.6、10.5

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	5.2	30.8	0.60	9
8000	6.2	36.5	0.60	9
10000	7.3	43.0	0.56	9
12500	8.7	51.1	0.56	9
16000	10.5	62.8	0.52	9
20000	12.5	76.1	0.52	9
25000	14.8	90.0	0.48	9
31500	17.5	108.0	0.44	9
40000	20.9	126.9	0.44	9
50000	24.7	150.3	0.40	9
63000	29.2	178.2	0.36	9

SZ18-6300～63000/66kV 油浸式三相双绕组有载调压电力变压器（三级能效）

高压 (kV)：63、66、69

高压分接范围：±8×1.25%

低压 (kV)：6.3、6.6、10.5

联结组标号：YNd11

额定容量 kVA	空载损耗 kW	负载损耗 kW (75℃)	空载电流 %	短路阻抗 %
6300	6.4	32.5	0.60	9
8000	7.7	38.5	0.60	9
10000	9.0	45.4	0.56	9
12500	10.7	54.0	0.56	9
16000	12.9	66.3	0.52	9
20000	15.4	80.4	0.52	9
25000	18.2	95.0	0.48	9
31500	21.5	114.0	0.44	9
40000	25.8	134.0	0.44	9
50000	30.4	158.7	0.40	9
63000	35.9	188.1	0.36	9

注：上述参数提供的尺寸、重量等仅供设计选型用，最终数据以产品出厂为准
