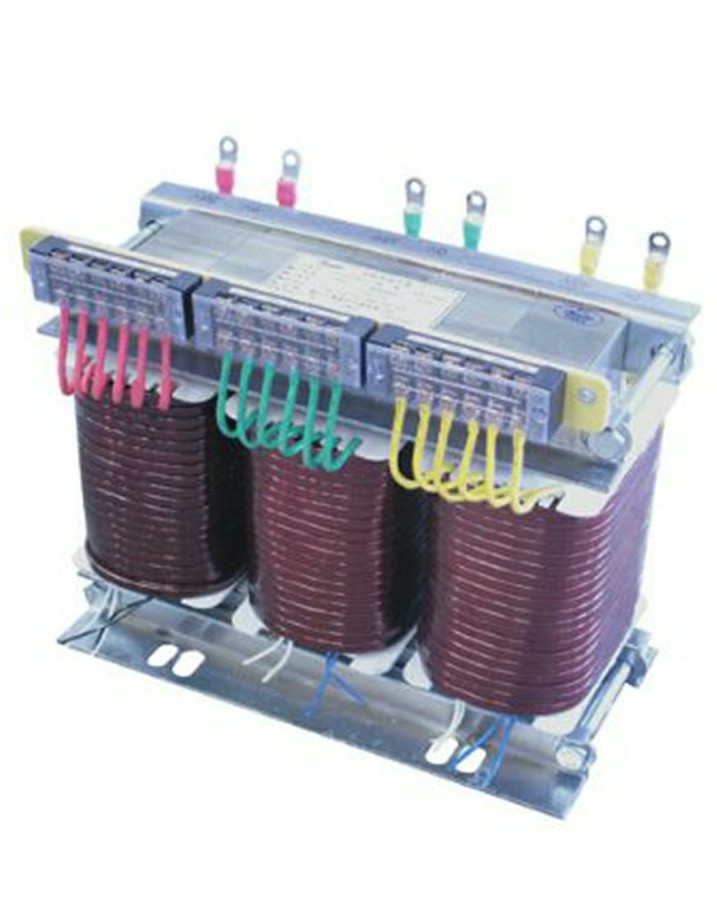

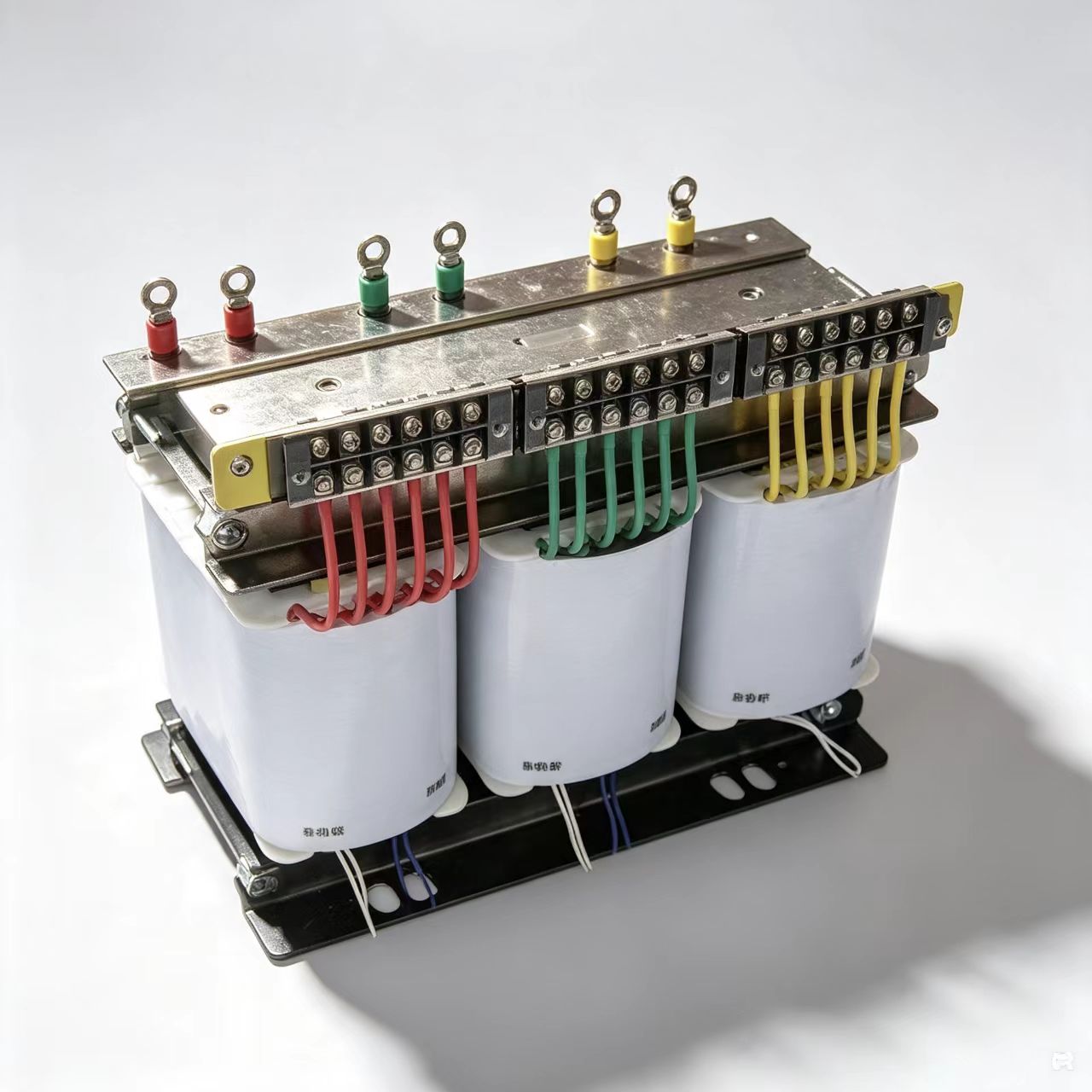

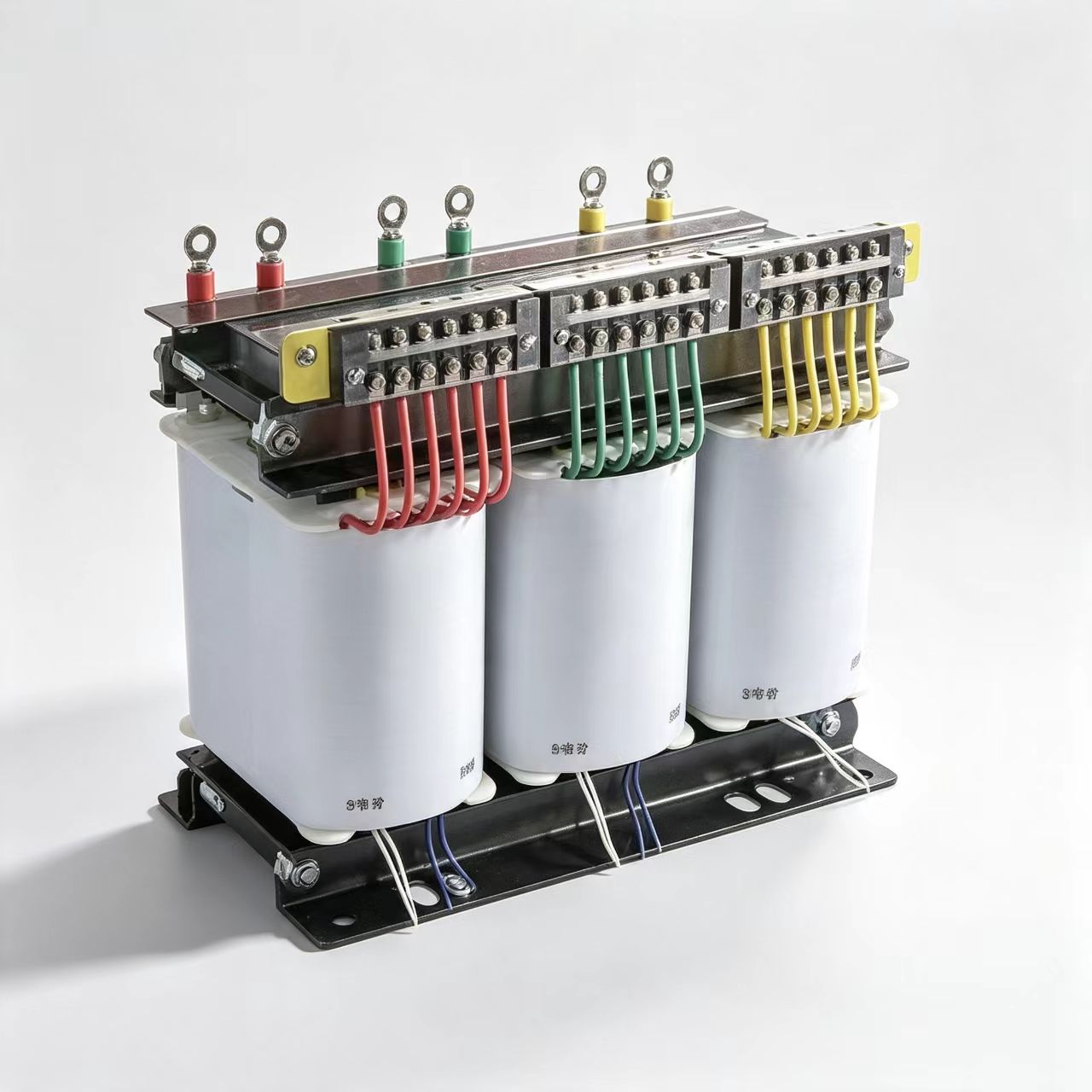

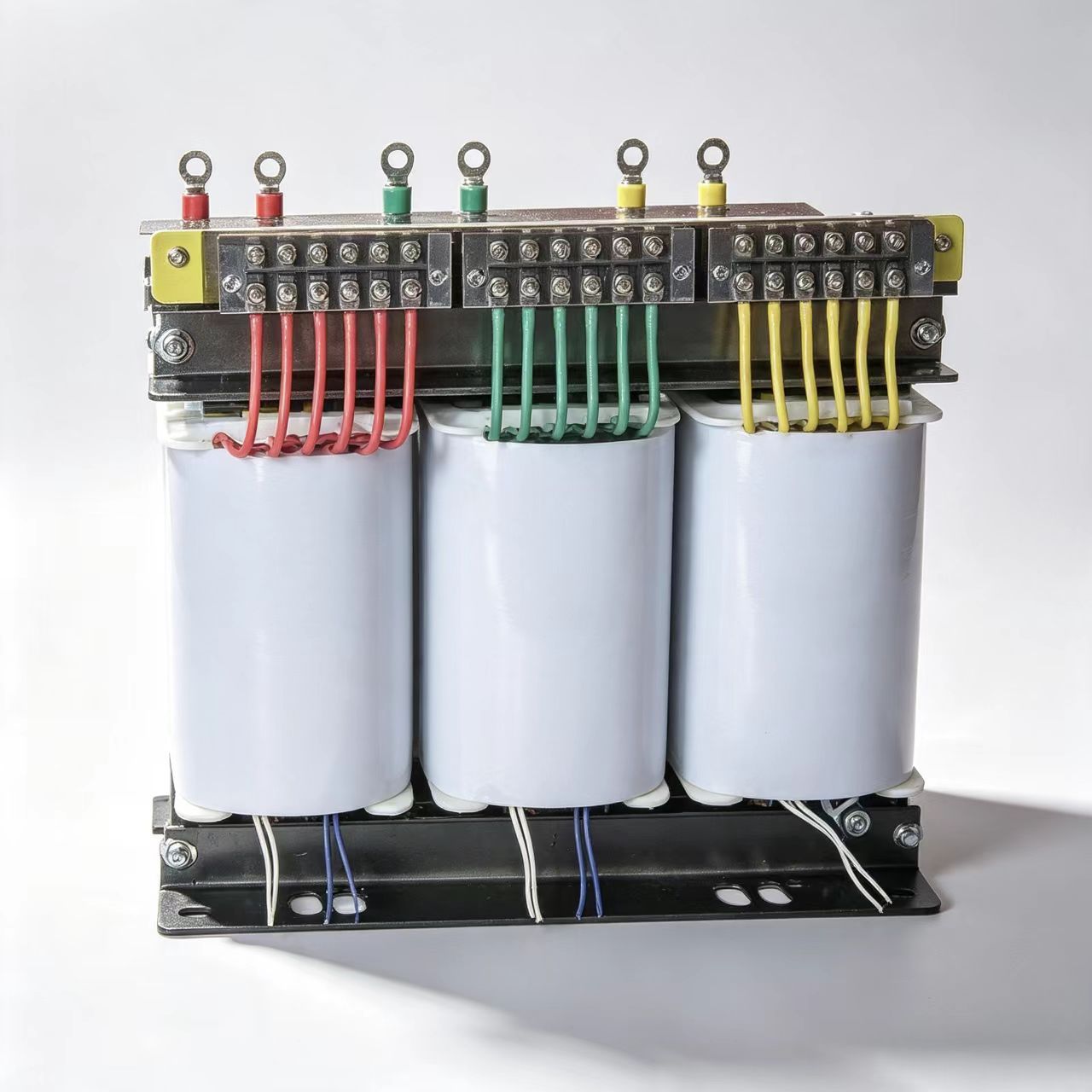

本公司自主研发生产的节能变压器是一种干式调零自耦变压器，可以不断电调整输出电压，以达到节电节能效果。本系列产品适用于交流50Hz/60Hz,工作电压AC1140V及以下；该系列变压器绝缘耐热等级为H级，产品铁心为冷轧取向优质硅钢片迭积而成，线圈结构采用圆筒、椭圆筒和矩形筒式，体积小、重量轻、性能优，产品安全可靠、节能环保。 使用场合： SZB（DZB）系列三相（单相）干式自耦调零节能变压器广泛用于动力节电设备、照明节电设备等一切需要改变电压达到节电节能目的的输配电场所。正常使用条件为： 1、环境温度：-15℃— +50℃ 2、海拔高度：＜3000M 3、相对湿度：< 95% 4、无严重影响变压器绝缘的气体，蒸汽、化学沉积、污垢及其它爆炸和腐蚀性介质。 5、安装场所无严重振动或颠簸。
容量 | 1KVA-3000KVA | 电压等级 | AC1140V及以下 |
输入电压 | 允许额定电压±10%波动 | 绝缘电阻 | DC 500V≥100MΩ |
输出电压 | 负载范围内额定电压±2-3℅ | 绝缘等级 | F级 |
频率 | 50Hz/60Hz | 环境温度 | —15°C--+45°C |
抗电强度 | 3500V/10mA/60s | 相对湿度 | ＜95℅ |
负载性能 | 连续100℅满载时，可承受3-倍瞬间电流 | 温升 | ＜100K |
波形失真 | 无附加波形失真 | 噪音 | ＜55db |
规格型号 | 额定容量 | 额定输入 | 额定输出 | 变压器参考尺寸 | 参考重量 | 备注 | |
三 相 | SZB-3 | 3 | AC1140V | AC1140V | 210×105×190 | 15 | |
SZB-5 | 5 | 250×115×230 | 22 | ||||
SZB-10 | 10 | 325×140×260 | 40 | ||||
SZB-15 | 15 | 340×180×330 | 47 | ||||
SZB-20 | 20 | 340×200×330 | 60 | ||||
SZB-30 | 30 | 420×240×390 | 85 | ||||
SZB-40 | 40 | 420×250×410 | 110 | ||||
SZB-50 | 50 | 420×250×410 | 120 | ||||
SZB-60 | 60 | 420×350×410 | 135 | ||||
SZB-80 | 80 | 480×300×460 | 170 | ||||
SZB-100 | 100 | 650×400×540 | 210 | ||||
SZB-120 | 120 | 650×420×540 | 240 | ||||
SZB-150 | 150 | 650×420×540 | 270 | ||||
SZB-180 | 180 | 650×380×600 | 330 | ||||
SZB-200 | 200 | 650×400×600 | 380 | ||||
SZB-225 | 225 | 800×450×600 | 420 | ||||
SZB-250 | 250 | 820×460×600 | 450 | ||||
SZB-300 | 300 | 850×380×780 | 520 | ||||
SZB-400 | 400 | 850×430×780 | 620 | ||||
SZB-500 | 500 | 850×450×780 | 690 | ||||
SZB-600 | 600 | 870×460×780 | 760 | ||||
SZB-800 | 800 | 890×470×780 | 900 | ||||
SZB-1000 | 1000 | 1050×600×1200 | 1300 | ||||
单 相 | DZB-1 | 1 | 相电压 | 相电压 | 155×110×120 | 8 | |
DZB-2 | 2 | 165×140×140 | 12 | ||||
DZB-3 | 3 | 190×160×180 | 15 | ||||
DZB-5 | 5 | 200×140×210 | 17 | ||||
DZB-8 | 8 | 210×160×280 | 25 | ||||
DZB-10 | 10 | 210×170×280 | 28 | ||||
DZB-12 | 12 | 210×180×300 | 30 | ||||
DZB-15 | 15 | 210×185×300 | 32 | ||||
DZB-20 | 20 | 210×220×300 | 43 | ||||
DZB-25 | 25 | 240×170×380 | 47 | ||||
DZB-30 | 30 | 240×180×380 | 55 | ||||
DZB-40 | 40 | 240×220×380 | 77 | ||||
DZB-50 | 50 | 240×230×440 | 100 | ||||
DZB-60 | 60 | 240×230×550 | 120 | ||||
DZB-80 | 80 | 260×240×550 | 140 | ||||
DZB-100 | 100 | 330×240×550 | 170 | ||||
DZB-120 | 120 | 330×280×550 | 200 | ||||
DZB-150 | 150 | 330×320×550 | 240 | ||||
DZB-180 | 180 | 350×330×550 | 280 | ||||
DZB-200 | 200 | 360×335×550 | 310 | ||||
DZB-250 | 250 | 400×320×600 | 380 | ||||
DZB-300 | 300 | 450×330×600 | 470 | ||||
