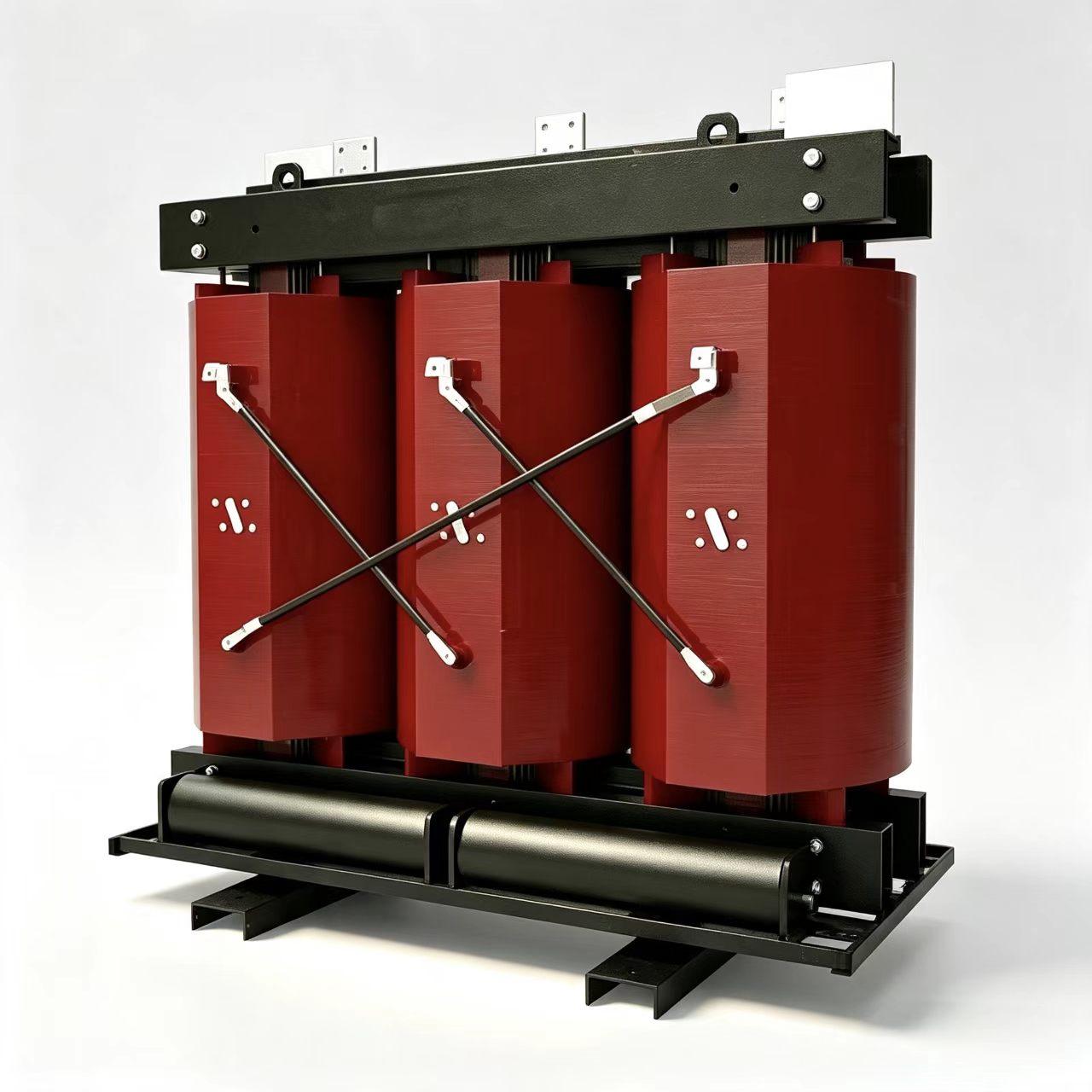

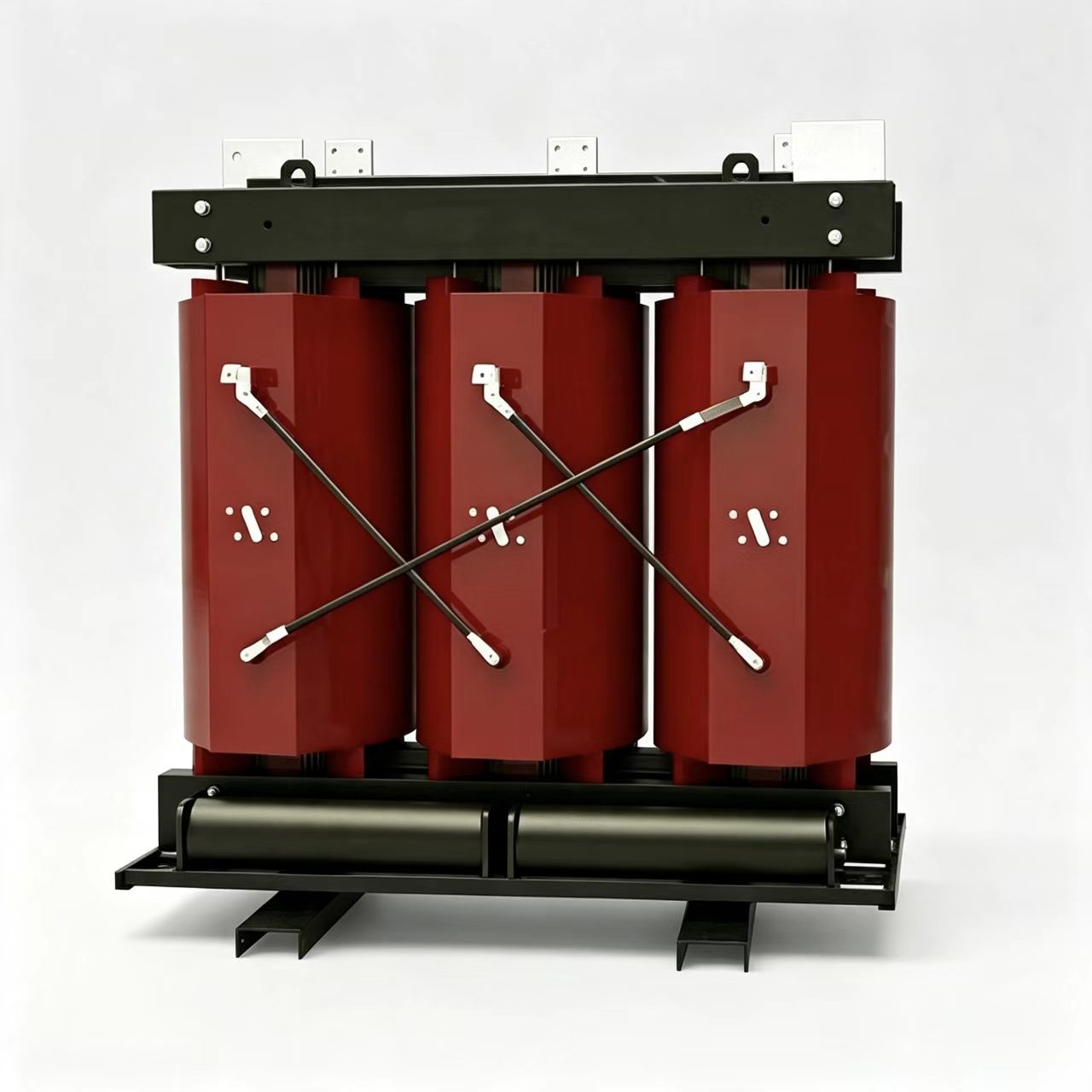

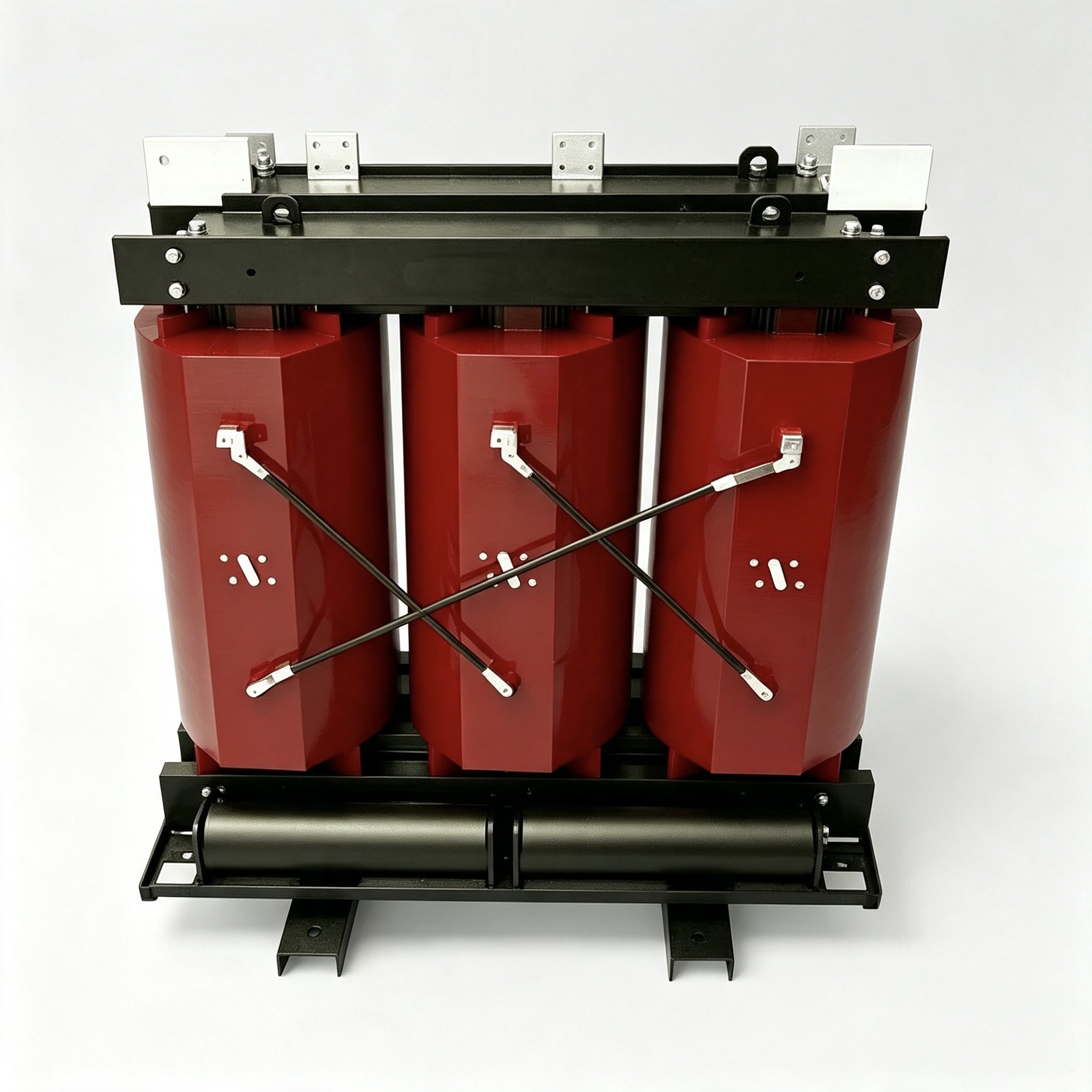

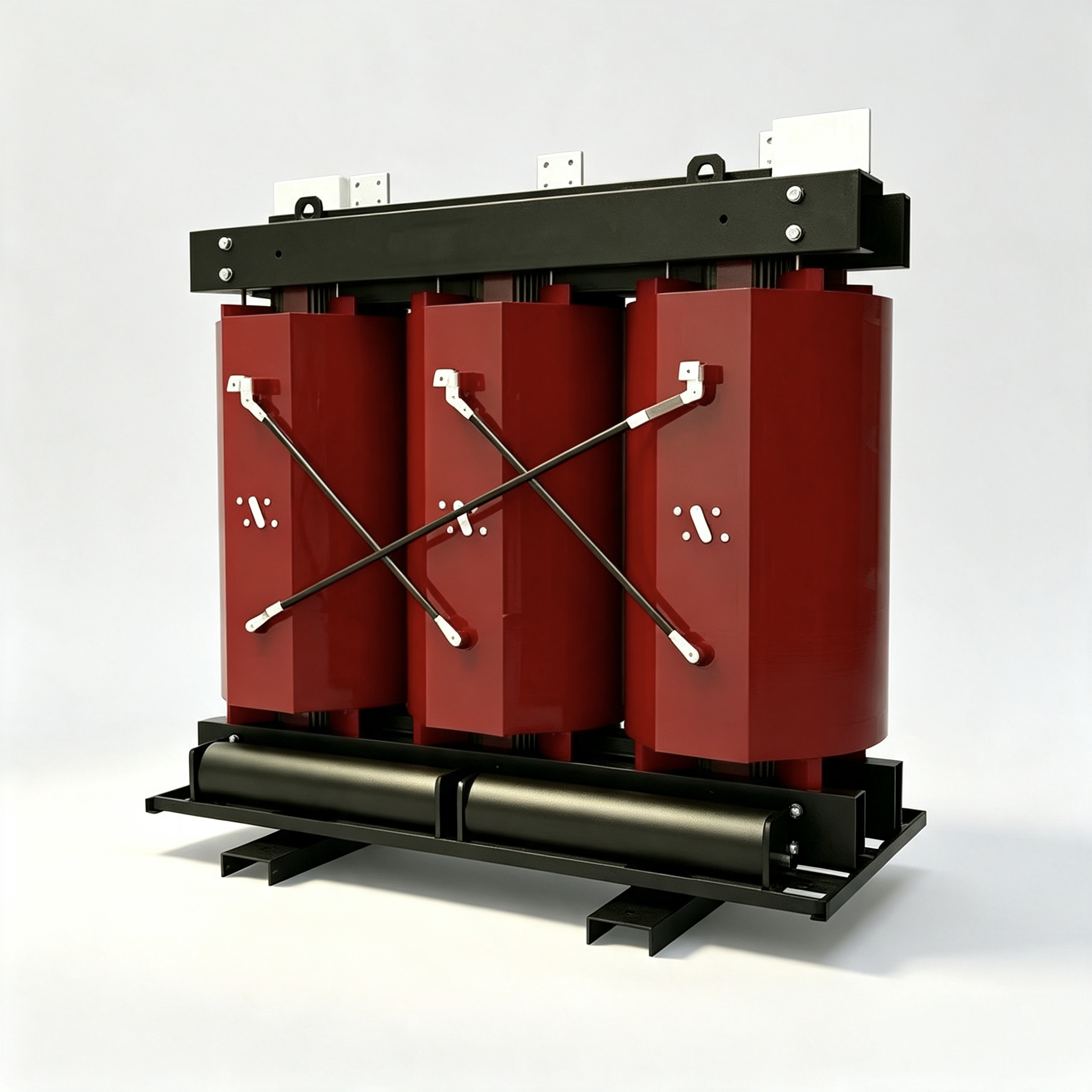

SCB系列干式电力变压器

上海国稳电气 SCB 系列为三相环氧树脂真空浇注干式电力变压器，是公司核心配电变设备，型号中 S 代表三相、C 代表环氧树脂浇注、B 代表低压铜箔绕组，覆盖 SCB13/14/18/20 多代能效产品，容量 30kVA～3150kVA，主流电压 6kV、10kV、20kV、35kV 级，适配户内配电系统。产品采用真空压力一体浇注工艺，高低压绕组以 F 级绝缘铜材制作，低压采用整张铜箔绕制，铁芯选用高磁感冷轧取向硅钢片、45° 全斜多级接缝结构；固化后绕组形成整体刚性绝缘，具备阻燃防爆、低局放、防潮免维护、抗短路冲击等核心优势，无漏油、无火灾爆炸隐患，可直接布置在负荷中心，广泛适配高层建筑、商业综合体、医院、学校、地铁隧道、数据中心、化工厂房、港口机场、光伏储能、地下配电房等对防火、安全要求严苛的场所。上海国稳 SCB 系列严格遵循国家节能政策，SCB20 为超一级能效型号，空载、负载损耗大幅优于国标限值，适配 “双碳” 节能改造项目；标配智能温控风机系统，可实时监测三相绕组温度，超温报警、自动启停风冷，强迫风冷下允许 150% 短时过载运行，设备设计使用寿命可达 30 年以上。

技术参数

产品详细介绍（结构与核心优势）

（一）核心结构

铁芯组件

选用高牌号低损耗冷轧硅钢片，五级步进全斜接缝叠装，大幅降低空载损耗与运行噪音；铁芯柱、铁轭采用高强度绝缘钢带整体绑扎，表面喷涂防潮防锈绝缘树脂，紧固件防腐钝化处理，杜绝运行振动异响、锈蚀问题。

高压绕组

F 级绝缘铜导线绕制，玻璃纤维增强环氧树脂真空浇注成型；树脂填充无气泡空腔，局部放电量≤5pC，远低于国标 10pC 限值；树脂与铜导体热膨胀系数匹配，高低温循环不开裂，耐雷电冲击、绝缘强度高。

低压绕组

全铜箔自动绕制，层间 DMD 复合绝缘，绕制同步氩弧焊一体成型，接触电阻小、散热面积大；箔式结构短路耐受能力极强，突发短路时不易变形损坏，散热均匀，温升裕度充足。

冷却与温控系统

标配智能温度控制器，实时采集三相绕组 PT100 温度信号；绕组底部装配轴流冷却风机，温度达设定值自动启动风冷，超高温声光报警、超极限温度跳闸保护；可配套远程 485 通讯，接入配电监控系统。

防护外壳（可选）

可选 IP00（无外壳）、IP20（防固体异物）、IP23（防滴水）金属防护壳体，壳体配观察窗、进出风百叶，适用于多粉尘、潮湿地下室、户外箱变内置场景。

（二）产品核心特点

安全防火、环保无污染

环氧树脂绝缘具备自熄阻燃特性，短路电弧不会持续燃烧，高温不产生有毒烟气；无矿物油，不存在漏油、起火、爆炸风险，满足高层建筑消防规范。

超低损耗、节能降耗

SCB13 二级能效、SCB18 一级能效、SCB20 超一级能效，空载损耗、负载损耗全面符合 GB 20052-2020 节能标准，长期运行显著降低电费支出。

防潮耐污、免维护

整体密封浇注结构，可在 100% 相对湿度环境长期运行；停机受潮无需烘干即可直接投运，无需定期换油、滤油，仅年度简单除尘检查。

抗短路、可靠性高

箔式低压绕组 + 整体浇注刚性结构，机械强度高，可承受 20kA 及以上短时短路电流冲击；局放水平低，绝缘老化缓慢，故障率极低。

低噪声、安装灵活

铁芯接缝优化、绕组树脂减震，额定运行噪声≤55dB；体积、重量远低于同容量油变，室内基础简易，无需防火隔离池，可就近负荷安装，缩短低压电缆、降低线路损耗。

过载能力强

自然风冷满足额定负载长期运行；开启强迫风冷可承载 150% 额定容量短时持续运行，适配冲击负载、临时扩容场景。

标准使用条件（正常运行环境要求）

1. 环境温度

最高环境气温：+40℃

最低环境气温：-25℃

最热月平均气温≤+30℃，年平均气温≤+20℃

日最大温差不超过 25K

2. 海拔高度

标准适配海拔≤1000m；当安装海拔＞1000m 时，空气稀薄散热变差，需订货时注明海拔高度，厂家重新核算温升、调整设计参数。

3. 环境湿度

日平均相对湿度≤95%，月平均相对湿度≤90%；无凝露长期附着场景，高湿地下室建议选配 IP23 外壳 + 除湿装置。

4. 安装环境要求

仅限户内安装，室内需保持良好通风，地下室、密闭配电房必须配套强制通风设备，保证冷热空气循环；

环境无腐蚀性气体、易燃易爆粉尘、导电尘埃、水蒸气、油烟、化学气雾；

安装场地无剧烈振动、无强电磁干扰，基础水平平整，避免共振；

远离热源、蒸汽排放口、喷淋水管，防止长期滴水侵蚀壳体与接线端子；

额定频率 50Hz，电源电压波形接近正弦波，系统谐波畸变率满足国标要求。

5. 特殊工况（需定制）

若存在以下工况，订货时需提前说明，做专项优化设计：

① 海拔＞1000m；② 环境温度长期＞40℃；③ 多谐波负载（变频器、整流设备）需 K 系数抗谐波绕组；④ 化工、盐雾腐蚀环境；⑤ 户外密闭箱变、井下、船舶移动使用；⑥ 需要有载调压结构。

产品执行标准（国标 + 行业 + 国际标准）

（一）基础通用变压器国标

GB 1094.1-2013 《电力变压器第 1 部分：总则》

GB 1094.2-2013 《电力变压器第 2 部分：温升》

GB 1094.3-2017 《电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙》

GB/T 1094.11-2022 《电力变压器第 11 部分：干式变压器》（干式变压器核心通用标准）

GB/T 1094.12-2013 《电力变压器第 12 部分：干式电力变压器负载导则》

（二）干式变压器参数专用标准

GB/T 10228-2023 《干式电力变压器技术参数和要求》（现行最新版，规定损耗、阻抗、容量、试验规范）

（三）能效强制国家标准

GB 20052-2020 《三相配电变压器能效限定值及能效等级》（SCB13 二级、SCB18 一级、SCB20 超一级能效判定依据，强制节能标准）

（四）试验、配套、安全标准

JB/T 501 《电力变压器试验导则》（出厂全套型式试验、例行试验依据）

JB/T 10088 《6kV～500kV 级电力变压器声级》（噪声限值检测标准）

GB/T 5273 《变压器、高压电器和套管的接线端子》

GB/T 191 《包装储运图示标志》（产品包装、运输规范）

（五）等同采用国际标准

IEC 60076-11:2018 《Power transformers—Part 11: Dry-type transformers》，产品设计、试验同步对标国际电工委员会干式变压器标准，满足外贸出口技术要求。

（六）消防安全相关规范

GB 50016 《建筑设计防火规范》、GB 50229 《火力发电厂与变电站设计防火标准》，干式变防火性能符合民用、工业建筑配电消防验收要求。

造型一览

SC (B) 10-100~2500/10 环氧干式变压器

额定电压：10 (10.5，11，6.6，6.3，6) kV

额定低压：0.4kV

联结组别：Dyn11 或 Yyn0

分接范围：±2×2.5% 等

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)	上出线外壳尺寸 (含底脚)	侧出线外壳尺寸 (含底脚)
SC(B)10-200/10	4	400	1371	0.7	42	550×550	960×750×804	1700×1400×1600	1700×1400×2200
SC(B)10-125/10	4	470	1616	0.7	43	550×550	960×750×804	1700×1400×1600	1700×1400×2200
SC(B)10-160/10	4	540	1860	0.7	43	550×550	1040×750×859	1700×1400×1600	1700×1400×2200
SC(B)10-200/10	4	620	2200	0.7	43	550×550	1040×750×874	1700×1400×1600	1700×1400×2200
SC(B)10-250/10	4	720	2410	0.7	43	660×660	1090×860×856	1700×1400×1600	1700×1400×2200
SC(B)10-315/10	4	880	3030	0.7	45	660×660	1100×860×923	1700×1400×1600	1700×1400×2200
SC(B)10-400/10	4	975	3480	0.7	45	660×660	1120×860×913	1700×1400×1600	1700×1400×2200
SC(B)10-500/10	4	1160	4260	0.6	46	660×660	1240×860×953	1700×1400×1600	1700×1400×2200
SC(B)10-630/10	4	1340	5134	0.6	46	820×660	1360×860×956	1900×1500×1800	1900×1500×2200
SC(B)10-630/10	6	1300	5200	0.6	48	820×660	1380×860×938	1900×1500×1800	1900×1500×2200
SC(B)10-800/10	6	1520	6020	0.5	49	820×820	1450×1020×993	1900×1500×1800	1900×1500×2200
SC(B)10-1000/10	6	1770	7090	0.4	50	820×820	1510×1020×1058	1900×1500×1800	1900×1500×2200
SC(B)10-1250/10	6	2090	8460	0.4	51	820×820	1530×1020×1140	1900×1500×1800	1900×1500×2200
SC(B)10-1600/10	6	2450	10240	0.3	51	820×1070	1560×1150×1223	2000×1600×2000	2000×1600×2200
SC(B)10-2000/10	6	3050	12600	0.3	52	1070×1070	1580×1150×1273	2000×1600×2000	2000×1600×2200
SC(B)10-2500/10	6	3600	15000	0.3	53	1070×1070	1700×1150×1383	2200×1600×2000	2200×1600×2200
SC(B)10-1600/10	8	2450	11263	0.3	51	820×1070	1590×1150×1198	2000×1600×2000	2000×1600×2200
SC(B)10-2000/10	8	3050	13882	0.3	52	1070×1070	1660×1150×1298	2000×1600×2000	2000×1600×2200
SC(B)10-2500/10	8	3600	16414	0.3	53	1070×1070	1720×1150×1493	2200×1600×2000	2200×1600×2200

SC (B) 11-100~2500/10 环氧干式变压器

额定电压：10 (10.5，11，6.6，6.3，6) kV

额定低压：0.4kV

联结组别：Dyn11 或 Yyn0

分接范围：±2×2.5% 等

产品型号 UK% 空损P0(W) 负损(75℃)Pk(W) I0(%) LPA(AN)dB 轨矩m×n 本体尺寸L×B×H(mm) 上出线外壳尺寸(含底脚) 侧出线外壳尺寸(含底脚) SC(B)11-100/10 4 360 1371 0.7 42 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-125/10 4 375 1616 0.7 43 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-160/10 4 486 1860 0.7 43 550×550 1040×750×859 1700×1400×1600 1700×1400×2200 SC(B)11-200/10 4 560 2200 0.7 43 550×550 1040×750×874 1700×1400×1600 1700×1400×2200 SC(B)11-250/10 4 650 2410 0.7 43 660×660 1090×860×856 1700×1400×1600 1700×1400×2200 SC(B)11-315/10 4 790 3030 0.7 45 660×660 1100×860×923 1700×1400×1600 1700×1400×2200 SC(B)11-400/10 4 880 3480 0.7 45 660×660 1120×860×913 1700×1400×1600 1700×1400×2200 SC(B)11-500/10 4 1050 4260 0.6 46 660×660 1240×860×953 1700×1400×1600 1700×1400×2200 SC(B)11-630/10 4 1210 5200 0.6 46 820×660 1360×860×956 1900×1500×1800 1900×1500×2200 SC(B)11-630/10 6 1180 5200 0.6 48 820×660 1380×860×938 1900×1500×1800 1900×1500×2200 SC(B)11-800/10 6 1370 6020 0.5 49 820×820 1450×1020×993 1900×1500×1800 1900×1500×2200 SC(B)11-1000/10 6 1600 7090 0.4 50 820×820 1510×1020×1058 1900×1500×1800 1900×1500×2200 SC(B)11-1250/10 6 1880 8460 0.4 51 820×820 1530×1020×1140 1900×1500×1800 1900×1500×2200 SC(B)11-1600/10 6 2210 10240 0.3 51 820×1070 1560×1150×1223 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 6 2780 12600 0.3 52 1070×1070 1580×1150×1273 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 6 3240 15000 0.3 53 1070×1070 1700×1150×1383 2200×1600×2000 2200×1600×2200 SC(B)11-1600/10 8 2210 11263 0.3 51 820×1070 1590×1150×1198 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 8 2780 13882 0.3 52 1070×1070 1660×1150×1298 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 8 3240 16414 0.3 53 1070×1070 1720×1150×1493 2200×1600×2000 2200×1600×2200产品型号 UK% 空损P0(W) 负损(75℃)Pk(W) I0(%) LPA(AN)dB 轨矩m×n 本体尺寸L×B×H(mm) 上出线外壳尺寸(含底脚) 侧出线外壳尺寸(含底脚) SC(B)11-100/10 4 360 1371 0.7 42 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-125/10 4 375 1616 0.7 43 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-160/10 4 486 1860 0.7 43 550×550 1040×750×859 1700×1400×1600 1700×1400×2200 SC(B)11-200/10 4 560 2200 0.7 43 550×550 1040×750×874 1700×1400×1600 1700×1400×2200 SC(B)11-250/10 4 650 2410 0.7 43 660×660 1090×860×856 1700×1400×1600 1700×1400×2200 SC(B)11-315/10 4 790 3030 0.7 45 660×660 1100×860×923 1700×1400×1600 1700×1400×2200 SC(B)11-400/10 4 880 3480 0.7 45 660×660 1120×860×913 1700×1400×1600 1700×1400×2200 SC(B)11-500/10 4 1050 4260 0.6 46 660×660 1240×860×953 1700×1400×1600 1700×1400×2200 SC(B)11-630/10 4 1210 5200 0.6 46 820×660 1360×860×956 1900×1500×1800 1900×1500×2200 SC(B)11-630/10 6 1180 5200 0.6 48 820×660 1380×860×938 1900×1500×1800 1900×1500×2200 SC(B)11-800/10 6 1370 6020 0.5 49 820×820 1450×1020×993 1900×1500×1800 1900×1500×2200 SC(B)11-1000/10 6 1600 7090 0.4 50 820×820 1510×1020×1058 1900×1500×1800 1900×1500×2200 SC(B)11-1250/10 6 1880 8460 0.4 51 820×820 1530×1020×1140 1900×1500×1800 1900×1500×2200 SC(B)11-1600/10 6 2210 10240 0.3 51 820×1070 1560×1150×1223 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 6 2780 12600 0.3 52 1070×1070 1580×1150×1273 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 6 3240 15000 0.3 53 1070×1070 1700×1150×1383 2200×1600×2000 2200×1600×2200 SC(B)11-1600/10 8 2210 11263 0.3 51 820×1070 1590×1150×1198 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 8 2780 13882 0.3 52 1070×1070 1660×1150×1298 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 8 3240 16414 0.3 53 1070×1070 1720×1150×1493 2200×1600×2000 2200×1600×2200产品型号 UK% 空损P0(W) 负损(75℃)Pk(W) I0(%) LPA(AN)dB 轨矩m×n 本体尺寸L×B×H(mm) 上出线外壳尺寸(含底脚) 侧出线外壳尺寸(含底脚) SC(B)11-100/10 4 360 1371 0.7 42 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-125/10 4 375 1616 0.7 43 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-160/10 4 486 1860 0.7 43 550×550 1040×750×859 1700×1400×1600 1700×1400×2200 SC(B)11-200/10 4 560 2200 0.7 43 550×550 1040×750×874 1700×1400×1600 1700×1400×2200 SC(B)11-250/10 4 650 2410 0.7 43 660×660 1090×860×856 1700×1400×1600 1700×1400×2200 SC(B)11-315/10 4 790 3030 0.7 45 660×660 1100×860×923 1700×1400×1600 1700×1400×2200 SC(B)11-400/10 4 880 3480 0.7 45 660×660 1120×860×913 1700×1400×1600 1700×1400×2200 SC(B)11-500/10 4 1050 4260 0.6 46 660×660 1240×860×953 1700×1400×1600 1700×1400×2200 SC(B)11-630/10 4 1210 5200 0.6 46 820×660 1360×860×956 1900×1500×1800 1900×1500×2200 SC(B)11-630/10 6 1180 5200 0.6 48 820×660 1380×860×938 1900×1500×1800 1900×1500×2200 SC(B)11-800/10 6 1370 6020 0.5 49 820×820 1450×1020×993 1900×1500×1800 1900×1500×2200 SC(B)11-1000/10 6 1600 7090 0.4 50 820×820 1510×1020×1058 1900×1500×1800 1900×1500×2200 SC(B)11-1250/10 6 1880 8460 0.4 51 820×820 1530×1020×1140 1900×1500×1800 1900×1500×2200 SC(B)11-1600/10 6 2210 10240 0.3 51 820×1070 1560×1150×1223 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 6 2780 12600 0.3 52 1070×1070 1580×1150×1273 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 6 3240 15000 0.3 53 1070×1070 1700×1150×1383 2200×1600×2000 2200×1600×2200 SC(B)11-1600/10 8 2210 11263 0.3 51 820×1070 1590×1150×1198 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 8 2780 13882 0.3 52 1070×1070 1660×1150×1298 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 8 3240 16414 0.3 53 1070×1070 1720×1150×1493 2200×1600×2000 2200×1600×2200产品型号 UK% 空损P0(W) 负损(75℃)Pk(W) I0(%) LPA(AN)dB 轨矩m×n 本体尺寸L×B×H(mm) 上出线外壳尺寸(含底脚) 侧出线外壳尺寸(含底脚) SC(B)11-100/10 4 360 1371 0.7 42 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-125/10 4 375 1616 0.7 43 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-160/10 4 486 1860 0.7 43 550×550 1040×750×859 1700×1400×1600 1700×1400×2200 SC(B)11-200/10 4 560 2200 0.7 43 550×550 1040×750×874 1700×1400×1600 1700×1400×2200 SC(B)11-250/10 4 650 2410 0.7 43 660×660 1090×860×856 1700×1400×1600 1700×1400×2200 SC(B)11-315/10 4 790 3030 0.7 45 660×660 1100×860×923 1700×1400×1600 1700×1400×2200 SC(B)11-400/10 4 880 3480 0.7 45 660×660 1120×860×913 1700×1400×1600 1700×1400×2200 SC(B)11-500/10 4 1050 4260 0.6 46 660×660 1240×860×953 1700×1400×1600 1700×1400×2200 SC(B)11-630/10 4 1210 5200 0.6 46 820×660 1360×860×956 1900×1500×1800 1900×1500×2200 SC(B)11-630/10 6 1180 5200 0.6 48 820×660 1380×860×938 1900×1500×1800 1900×1500×2200 SC(B)11-800/10 6 1370 6020 0.5 49 820×820 1450×1020×993 1900×1500×1800 1900×1500×2200 SC(B)11-1000/10 6 1600 7090 0.4 50 820×820 1510×1020×1058 1900×1500×1800 1900×1500×2200 SC(B)11-1250/10 6 1880 8460 0.4 51 820×820 1530×1020×1140 1900×1500×1800 1900×1500×2200 SC(B)11-1600/10 6 2210 10240 0.3 51 820×1070 1560×1150×1223 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 6 2780 12600 0.3 52 1070×1070 1580×1150×1273 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 6 3240 15000 0.3 53 1070×1070 1700×1150×1383 2200×1600×2000 2200×1600×2200 SC(B)11-1600/10 8 2210 11263 0.3 51 820×1070 1590×1150×1198 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 8 2780 13882 0.3 52 1070×1070 1660×1150×1298 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 8 3240 16414 0.3 53 1070×1070 1720×1150×1493 2200×1600×2000 2200×1600×2200产品型号 UK% 空损P0(W) 负损(75℃)Pk(W) I0(%) LPA(AN)dB 轨矩m×n 本体尺寸L×B×H(mm) 上出线外壳尺寸(含底脚) 侧出线外壳尺寸(含底脚) SC(B)11-100/10 4 360 1371 0.7 42 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-125/10 4 375 1616 0.7 43 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-160/10 4 486 1860 0.7 43 550×550 1040×750×859 1700×1400×1600 1700×1400×2200 SC(B)11-200/10 4 560 2200 0.7 43 550×550 1040×750×874 1700×1400×1600 1700×1400×2200 SC(B)11-250/10 4 650 2410 0.7 43 660×660 1090×860×856 1700×1400×1600 1700×1400×2200 SC(B)11-315/10 4 790 3030 0.7 45 660×660 1100×860×923 1700×1400×1600 1700×1400×2200 SC(B)11-400/10 4 880 3480 0.7 45 660×660 1120×860×913 1700×1400×1600 1700×1400×2200 SC(B)11-500/10 4 1050 4260 0.6 46 660×660 1240×860×953 1700×1400×1600 1700×1400×2200 SC(B)11-630/10 4 1210 5200 0.6 46 820×660 1360×860×956 1900×1500×1800 1900×1500×2200 SC(B)11-630/10 6 1180 5200 0.6 48 820×660 1380×860×938 1900×1500×1800 1900×1500×2200 SC(B)11-800/10 6 1370 6020 0.5 49 820×820 1450×1020×993 1900×1500×1800 1900×1500×2200 SC(B)11-1000/10 6 1600 7090 0.4 50 820×820 1510×1020×1058 1900×1500×1800 1900×1500×2200 SC(B)11-1250/10 6 1880 8460 0.4 51 820×820 1530×1020×1140 1900×1500×1800 1900×1500×2200 SC(B)11-1600/10 6 2210 10240 0.3 51 820×1070 1560×1150×1223 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 6 2780 12600 0.3 52 1070×1070 1580×1150×1273 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 6 3240 15000 0.3 53 1070×1070 1700×1150×1383 2200×1600×2000 2200×1600×2200 SC(B)11-1600/10 8 2210 11263 0.3 51 820×1070 1590×1150×1198 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 8 2780 13882 0.3 52 1070×1070 1660×1150×1298 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 8 3240 16414 0.3 53 1070×1070 1720×1150×1493 2200×1600×2000 2200×1600×2200产品型号 UK% 空损P0(W) 负损(75℃)Pk(W) I0(%) LPA(AN)dB 轨矩m×n 本体尺寸L×B×H(mm) 上出线外壳尺寸(含底脚) 侧出线外壳尺寸(含底脚) SC(B)11-100/10 4 360 1371 0.7 42 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-125/10 4 375 1616 0.7 43 550×550 960×750×804 1700×1400×1600 1700×1400×2200 SC(B)11-160/10 4 486 1860 0.7 43 550×550 1040×750×859 1700×1400×1600 1700×1400×2200 SC(B)11-200/10 4 560 2200 0.7 43 550×550 1040×750×874 1700×1400×1600 1700×1400×2200 SC(B)11-250/10 4 650 2410 0.7 43 660×660 1090×860×856 1700×1400×1600 1700×1400×2200 SC(B)11-315/10 4 790 3030 0.7 45 660×660 1100×860×923 1700×1400×1600 1700×1400×2200 SC(B)11-400/10 4 880 3480 0.7 45 660×660 1120×860×913 1700×1400×1600 1700×1400×2200 SC(B)11-500/10 4 1050 4260 0.6 46 660×660 1240×860×953 1700×1400×1600 1700×1400×2200 SC(B)11-630/10 4 1210 5200 0.6 46 820×660 1360×860×956 1900×1500×1800 1900×1500×2200 SC(B)11-630/10 6 1180 5200 0.6 48 820×660 1380×860×938 1900×1500×1800 1900×1500×2200 SC(B)11-800/10 6 1370 6020 0.5 49 820×820 1450×1020×993 1900×1500×1800 1900×1500×2200 SC(B)11-1000/10 6 1600 7090 0.4 50 820×820 1510×1020×1058 1900×1500×1800 1900×1500×2200 SC(B)11-1250/10 6 1880 8460 0.4 51 820×820 1530×1020×1140 1900×1500×1800 1900×1500×2200 SC(B)11-1600/10 6 2210 10240 0.3 51 820×1070 1560×1150×1223 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 6 2780 12600 0.3 52 1070×1070 1580×1150×1273 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 6 3240 15000 0.3 53 1070×1070 1700×1150×1383 2200×1600×2000 2200×1600×2200 SC(B)11-1600/10 8 2210 11263 0.3 51 820×1070 1590×1150×1198 2000×1600×2000 2000×1600×2200 SC(B)11-2000/10 8 2780 13882 0.3 52 1070×1070 1660×1150×1298 2000×1600×2000 2000×1600×2200 SC(B)11-2500/10 8 3240 16414 0.3 53 1070×1070 1720×1150×1493 2200×1600×2000 2200×1600×2200

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)	上出线外壳尺寸 (含底脚)	侧出线外壳尺寸 (含底脚)
SC(B)11-100/10	4	360	1371	0.7	42	550×550	960×750×804	1700×1400×1600	1700×1400×2200
SC(B)11-125/10	4	375	1616	0.7	43	550×550	960×750×804	1700×1400×1600	1700×1400×2200
SC(B)11-160/10	4	486	1860	0.7	43	550×550	1040×750×859	1700×1400×1600	1700×1400×2200
SC(B)11-200/10	4	560	2200	0.7	43	550×550	1040×750×874	1700×1400×1600	1700×1400×2200
SC(B)11-250/10	4	650	2410	0.7	43	660×660	1090×860×856	1700×1400×1600	1700×1400×2200
SC(B)11-315/10	4	790	3030	0.7	45	660×660	1100×860×923	1700×1400×1600	1700×1400×2200
SC(B)11-400/10	4	880	3480	0.7	45	660×660	1120×860×913	1700×1400×1600	1700×1400×2200
SC(B)11-500/10	4	1050	4260	0.6	46	660×660	1240×860×953	1700×1400×1600	1700×1400×2200
SC(B)11-630/10	4	1210	5200	0.6	46	820×660	1360×860×956	1900×1500×1800	1900×1500×2200
SC(B)11-630/10	6	1180	5200	0.6	48	820×660	1380×860×938	1900×1500×1800	1900×1500×2200
SC(B)11-800/10	6	1370	6020	0.5	49	820×820	1450×1020×993	1900×1500×1800	1900×1500×2200
SC(B)11-1000/10	6	1600	7090	0.4	50	820×820	1510×1020×1058	1900×1500×1800	1900×1500×2200
SC(B)11-1250/10	6	1880	8460	0.4	51	820×820	1530×1020×1140	1900×1500×1800	1900×1500×2200
SC(B)11-1600/10	6	2210	10240	0.3	51	820×1070	1560×1150×1223	2000×1600×2000	2000×1600×2200
SC(B)11-2000/10	6	2780	12600	0.3	52	1070×1070	1580×1150×1273	2000×1600×2000	2000×1600×2200
SC(B)11-2500/10	6	3240	15000	0.3	53	1070×1070	1700×1150×1383	2200×1600×2000	2200×1600×2200
SC(B)11-1600/10	8	2210	11263	0.3	51	820×1070	1590×1150×1198	2000×1600×2000	2000×1600×2200
SC(B)11-2000/10	8	2780	13882	0.3	52	1070×1070	1660×1150×1298	2000×1600×2000	2000×1600×2200
SC(B)11-2500/10	8	3240	16414	0.3	53	1070×1070	1720×1150×1493	2200×1600×2000	2200×1600×2200

SC (B) 12-100~2500/10 环氧干式变压器

额定电压：10 (10.5，11，6.6，6.3，6) kV　额定低压：0.4kV

联结组别：Dyn11 或 Yyn0　　　　　　分接范围：±2×2.5% 等

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)	上出线外壳尺寸 (含底脚)	侧出线外壳尺寸 (含底脚)
SC(B)12-100/10	4	320	1371	0.7	42	550×550	960×750×810	1700×1400×1600	1700×1400×2200
SC(B)12-125/10	4	375	1616	0.7	43	550×550	960×750×810	1700×1400×1600	1700×1400×2200
SC(B)12-160/10	4	430	1860	0.7	43	550×550	1050×750×860	1700×1400×1600	1700×1400×2200
SC(B)12-200/10	4	495	2200	0.7	43	550×550	1060×750×880	1700×1400×1600	1700×1400×2200
SC(B)12-250/10	4	575	2410	0.7	43	660×660	1000×860×860	1700×1400×1600	1700×1400×2200
SC(B)12-315/10	4	705	3030	0.7	45	660×660	1030×860×996	1700×1400×1600	1700×1400×2200
SC(B)12-400/10	4	785	3480	0.7	45	660×660	1050×860×1041	1700×1400×1600	1700×1400×2200
SC(B)12-500/10	4	930	4260	0.6	46	660×660	1090×860×1190	1700×1400×1600	1700×1400×2200
SC(B)12-630/10	4	1070	5200	0.6	46	820×660	1170×860×1256	1900×1500×1800	1900×1500×2200
SC(B)12-630/10	6	1040	5200	0.6	48	820×660	1210×860×1123	1900×1500×1800	1900×1500×2200
SC(B)12-800/10	6	1215	6020	0.5	49	820×820	1230×1020×1161	1900×1500×1800	1900×1500×2200
SC(B)12-1000/10	6	1415	7090	0.4	50	820×820	1320×1020×1247	1900×1500×1800	1900×1500×2200
SC(B)12-1250/10	6	1670	8460	0.4	51	820×820	1420×1020×1133	1900×1500×1800	1900×1500×2200
SC(B)12-1600/10	6	1960	10240	0.3	51	820×1070	1490×1150×1398	2000×1600×2000	2000×1600×2200
SC(B)12-2000/10	6	2440	12600	0.3	52	1070×1070	1500×1150×1408	2000×1600×2000	2000×1600×2200
SC(B)12-2500/10	6	2880	15000	0.3	53	1070×1070	1570×1150×1483	2200×1600×2000	2200×1600×2200
SC(B)12-1600/10	8	1960	11263	0.3	51	820×1070	1530×1150×1350	2000×1600×2000	2000×1600×2200
SC(B)12-2000/10	8	2440	13882	0.3	52	1070×1070	1610×1150×1416	2000×1600×2000	2000×1600×2200
SC(B)12-2500/10	8	2880	16414	0.3	53	1070×1070	1720×1150×1508	2200×1600×2000	2200×1600×2200

SC (B) 13-100~2500/10 环氧干式变压器

额定电压：10 (10.5，11，6.6，6.3，6) kV　额定低压：0.4kV

联结组别：Dyn11 或 Yyn0　分接范围：±2×2.5%

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)	上出线外壳尺寸 (含底脚)	侧出线外壳尺寸 (含底脚)
SC(B)13-100/10	4	290	1236	0.7	42	550×550	990×750×790	1700×1400×1600	1700×1400×2200
SC(B)13-125/10	4	340	1454	0.7	43	550×550	990×750×830	1700×1400×1600	1700×1400×2200
SC(B)13-160/10	4	385	1672	0.7	43	550×550	1060×750×880	1700×1400×1600	1700×1400×2200
SC(B)13-200/10	4	445	1990	0.7	43	660×660	980×860×900	1700×1400×1600	1700×1400×2200
SC(B)13-250/10	4	515	2170	0.7	43	660×660	1000×860×920.5	1700×1400×1600	1700×1400×2200
SC(B)13-315/10	4	635	2730	0.7	45	660×660	1030×860×996	1700×1400×1600	1700×1400×2200
SC(B)13-400/10	4	705	3135	0.7	45	660×660	1060×860×1038	1700×1400×1600	1700×1400×2200
SC(B)13-500/10	4	835	3835	0.6	46	660×660	1120×860×1180	1700×1400×1600	1700×1400×2200
SC(B)13-630/10	4	965	4620	0.6	46	820×660	1170×860×1256	1900×1500×1800	1900×1500×2200
SC(B)13-630/10	6	935	4685	0.6	48	820×660	1210×860×1103	1900×1500×1800	1900×1500×2200
SC(B)13-800/10	6	1095	5470	0.5	49	820×820	1230×1020×1161	1900×1500×1800	1900×1500×2200
SC(B)13-1000/10	6	1275	6390	0.4	50	820×820	1320×1020×1274	1900×1500×1800	1900×1500×2200
SC(B)13-1250/10	6	1505	7615	0.4	51	820×820	1350×1020×1353	1900×1500×1800	1900×1500×2200
SC(B)13-1600/10	6	1765	9215	0.3	51	820×1070	1390×1150×1373	2000×1600×2000	2000×1600×2200
SC(B)13-2000/10	6	2195	11355	0.3	52	1070×1070	1500×1150×1426	2000×1600×2000	2000×1600×2200
SC(B)13-2500/10	6	2590	13495	0.3	53	1070×1070	1570×1150×1483	2200×1600×2000	2200×1600×2200
SC(B)13-1600/10	8	1715	10137	0.3	51	820×1070	1610×1150×1273	2000×1600×2000	2000×1600×2200
SC(B)13-2000/10	8	2135	12494	0.3	52	1070×1070	1610×1150×1416	2000×1600×2000	2000×1600×2200
SC(B)13-2500/10	8	2520	14773	0.3	53	1070×1070	1610×1150×1563	2200×1600×2000	2200×1600×2200

SC (B) 14-100~2500/10 环氧干式变压器

额定电压：10 (10.5，11，6.6，6.3，6) kV｜额定低压：0.4kV

联结组别：Dyn11 或 Yyn0｜分接范围：±2×2.5%

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)	上出线外壳尺寸 (含底脚)	侧出线外壳尺寸 (含底脚)
SC(B)14-100/10	4	270	1240	0.7	42	550×550	1050×750×790	1700×1400×1600	1700×1400×2200
SC(B)14-125/10	4	320	1450	0.7	43	550×550	1050×750×830	1700×1400×1600	1700×1400×2200
SC(B)14-160/10	4	365	1670	0.7	43	550×550	1100×750×880	1700×1400×1600	1700×1400×2200
SC(B)14-200/10	4	420	1990	0.7	43	660×660	1090×750×900	1700×1400×1600	1700×1400×2200
SC(B)14-250/10	4	490	2170	0.7	43	660×660	1150×860×940	1700×1400×1600	1700×1400×2200
SC(B)14-315/10	4	600	2730	0.7	45	660×660	1180×860×970	1700×1400×1600	1700×1400×2200
SC(B)14-400/10	4	665	3140	0.7	45	660×660	1290×860×990	1700×1400×1600	1700×1400×2200
SC(B)14-500/10	4	790	3830	0.6	46	660×660	1260×860×1030	1700×1400×1600	1700×1400×2200
SC(B)14-630/10	4	910	4610	0.6	46	820×660	1300×860×1120	1900×1500×1800	1900×1500×2200
SC(B)14-630/10	6	885	5690	0.6	48	820×660	1390×860×1060	1900×1500×1800	1900×1500×2200
SC(B)14-800/10	6	1035	5470	0.5	49	820×820	1450×1020×1070	1900×1500×1800	1900×1500×2200
SC(B)14-1000/10	6	1205	6430	0.4	50	820×820	1510×1020×1110	1900×1500×1800	1900×1500×2200
SC(B)14-1250/10	6	1420	7610	0.4	51	820×820	1540×1020×1160	1900×1500×1800	1900×1500×2200
SC(B)14-1600/10	6	1665	9230	0.3	51	820×1070	1650×1150×1230	2000×1600×2000	2000×1600×2200
SC(B)14-2000/10	6	2075	11420	0.3	52	1070×1070	1730×1150×1330	2000×1600×2000	2000×1600×2200
SC(B)14-2500/10	6	2450	13540	0.3	53	1070×1070	1810×1150×1370	2200×1600×2000	2200×1600×2200
SC(B)14-1600/10	8	1665	10160	0.3	51	820×1070	1650×1150×1190	2000×1600×2000	2000×1600×2200
SC(B)14-2000/10	8	2075	12530	0.3	52	1070×1070	1730×1150×1300	2000×1600×2000	2000×1600×2200
SC(B)14-2500/10	8	2450	14830	0.3	53	1070×1070	1810×1150×1320	2200×1600×2000	2200×1600×2200

SC (B) 18-100~2500/10 环氧干式变压器

额定电压：10 (10.5，11，6.6，6.3，6) kV｜额定低压：0.4kV

联结组别：Dyn11 或 Yyn0｜分接范围：±2×2.5%

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)	上出线外壳尺寸 (含底脚)	侧出线外壳尺寸 (含底脚)
SC(B)18-100/10	4	230	1240	0.7	42	550×550	1050×750×790	1700×1400×1600	1700×1400×2200
SC(B)18-125/10	4	270	1450	0.7	43	550×550	1050×750×830	1700×1400×1600	1700×1400×2200
SC(B)18-160/10	4	310	1670	0.7	43	550×550	1100×750×880	1700×1400×1600	1700×1400×2200
SC(B)18-200/10	4	360	1990	0.7	43	660×660	1090×750×900	1700×1400×1600	1700×1400×2200
SC(B)18-250/10	4	415	2170	0.7	43	660×660	1150×860×940	1700×1400×1600	1700×1400×2200
SC(B)18-315/10	4	510	2730	0.7	45	660×660	1180×860×970	1700×1400×1600	1700×1400×2200
SC(B)18-400/10	4	570	3140	0.7	45	660×660	1290×860×990	1700×1400×1600	1700×1400×2200
SC(B)18-500/10	4	670	3830	0.6	46	660×660	1260×860×1030	1700×1400×1600	1700×1400×2200
SC(B)18-630/10	4	775	4610	0.6	46	820×660	1300×860×1120	1900×1500×1800	1900×1500×2200
SC(B)18-630/10	6	750	5690	0.6	48	820×660	1390×860×1060	1900×1500×1800	1900×1500×2200
SC(B)18-800/10	6	875	5470	0.5	49	820×820	1450×1020×1070	1900×1500×1800	1900×1500×2200
SC(B)18-1000/10	6	1020	6430	0.4	50	820×820	1510×1020×1110	1900×1500×1800	1900×1500×2200
SC(B)18-1250/10	6	1205	7610	0.4	51	820×820	1540×1020×1160	1900×1500×1800	1900×1500×2200
SC(B)18-1600/10	6	1415	9230	0.3	51	820×1070	1650×1150×1230	2000×1600×2000	2000×1600×2200
SC(B)18-2000/10	6	1760	11420	0.3	52	1070×1070	1730×1150×1330	2000×1600×2000	2000×1600×2200
SC(B)18-2500/10	6	2080	13540	0.3	53	1070×1070	1810×1150×1370	2200×1600×2000	2200×1600×2200
SC(B)18-1600/10	8	1415	10160	0.3	51	820×1070	1650×1150×1190	2000×1600×2000	2000×1600×2200
SC(B)18-2000/10	8	1760	12530	0.3	52	1070×1070	1730×1150×1300	2000×1600×2000	2000×1600×2200
SC(B)18-2500/10	8	2080	14830	0.3	53	1070×1070	1810×1150×1320	2200×1600×2000	2200×1600×2200

C (B) 10-200~2500/20 环氧干式变压器

额定电压：20 (22,24) kV

额定低压：0.4kV

联结组别：Dyn11 或 Yyn0

绝缘水平：LI 125 AC 50/LI AC 3

分接范围：±2×2.5%

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)	外壳尺寸 (含底脚)
SC(B)10-200/20	6	730	2565	1	47	660×660	1425×860×1184	1650×1400×1660
SC(B)10-250/20	6	840	2985	1	47	820×660	1450×860×1317	2000×1400×1660
SC(B)10-315/20	6	970	3560	0.9	48	820×820	1460×1020×1339	2000×1400×1865
SC(B)10-400/20	6	1150	4225	0.8	48	820×820	1490×1020×1344	2100×1450×1965
SC(B)10-500/20	6	1350	5055	0.8	50	820×820	1580×1070×1471	2100×1450×1965
SC(B)10-630/20	6	1530	5970	0.7	50	820×820	1580×1070×1616	2200×1500×2065
SC(B)10-800/20	6	1750	7210	0.6	51	820×820	1580×1070×1681	2300×1550×2065
SC(B)10-1000/20	6	2070	8540	0.5	52	820×820	1700×1070×1563	2300×1650×2165
SC(B)10-1250/20	6	2380	10040	0.5	52	1070×1070	1760×1270×1621	2400×1700×2300
SC(B)10-1600/20	6	2790	12050	0.4	53	1070×1070	1900×1270×1781	2500×1800×2400
SC(B)10-2000/20	6	3240	14230	0.4	53	1070×1070	2060×1270×2081	2700×1800×2500
SC(B)10-2500/20	6	3870	16850	0.3	54	1070×1070	2260×1270×2016	2800×1900×2700

SC (B) 10-250~2500/35 环氧干式变压器

额定电压：35 (38.5，37.5，36.5，33) kV

额定低压：0.4kV

联结组别：Dyn11、Yyn0

分接范围：±2×2.5%

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)	外壳尺寸 (含底脚)
SC10-250/35	6	990	3250	0.73	52	820×820	1470×1000×1591	2300×1700×2000
SC10-315/35	6	1180	3900	0.6	52	820×820	1580×1100×1870	2600×1800×2300
SC10-400/35	6	1380	4700	1.6	52	820×820	1790×1100×1700	2600×1800×2100
SC(B)10-500/35	6	1620	5700	0.43	52	820×820	1620×1100×1930	2420×1800×2300
SC(B)10-630/35	6	1860	6600	0.36	52	820×820	1720×1100×1970	2520×1900×2350
SC(B)10-800/35	6	2160	7800	0.63	53	820×820	1840×1200×2000	2650×1900×2350
SC(B)10-1000/35	6	2430	9100	0.47	53	1070×820	2070×1200×1980	2870×1900×2350
SC(B)10-1250/35	6	2840	11000	0.4	53	1070×1070	2180×1400×2000	2980×2000×2450
SC(B)10-1600/35	6	3240	13400	0.3	55	1070×1070	2000×1300×2270	2800×2000×2650
SC(B)10-2000/35	6	3825	15928	0.28	55	1070×1070	2130×1300×2340	3200×2200×2700
SC(B)10-2500/35	6	4460	18641	0.52	55	1070×1070	2240×1400×2370	3000×2000×2700

SC11-800~25000/35 环氧干式变压器

额定电压：35 (38.5，37.5，36.5，33) kV

额定低压：10.5 (11，6.0，6.3，3.15) kV

联结组别：Yd11，YNd1 或 Dyn11

分接范围：±2×2.5%

产品型号	UK%	空损 P0 (W)	负损 (75℃) Pk (W)	I0(%)	LPA(AN)dB	轨矩 m×n	本体尺寸 L×B×H (mm)
SC11-800/35	6	2025	9400	0.6	50	1475×820	2210×1070×1680
SC11-1000/35	6	2400	10900	0.6	50	1475×820	2280×1070×1720
SC11-1250/35	6	2815	12900	0.5	50	1475×1070	2380×1200×1810
SC11-1600/35	6	3320	15400	0.5	50	1475×1070	2405×1400×2285
SC11-2000/35	7	3805	18200	0.45	52	1475×1070	2530×1400×2330
SC11-2500/35	7	4370	21800	0.45	52	1475×1070	2650×1400×2345
SC11-3150/35	8	5425	24500	0.4	53	2040×1475	2980×1400×2360
SC11-4000/35	8	6315	29400	0.4	53	2040×1475	3120×1600×2410
SC11-5000/35	8	7530	34900	0.35	54	2040×1475	3170×1600×2460
SC11-6300/35	8	8910	40800	0.35	54	2040×1475	3250×1800×2565
SC11-8000/35	9	10170	46000	0.3	56	2040×1475	3390×1800×2675
SC11-10000/35	9	11610	55500	0.25	60	2040×1475	3570×2000×2765
SC11-12500/35	9	14130	64600	0.2	60	2040×1475	3770×2000×2885
SC11-16000/35	9	17370	76000	0.2	62	2300×1475	4200×2000×3150
SC11-20000/35	10	20610	85500	0.2	62	2580×1475	4610×2000×3460
SC11-25000/35	10	24390	101000	0.2	64	2580×1475	4810×2000×3490

注：上述参数提供的尺寸、重量等仅供设计选型用，最终数据以产品出厂为准

资料下载

SCB系列干式电力变压器

↓立即下载

公司简介

企业文化

荣誉资质

科研实力

组织架构

服务体系

公司相册

公司新闻

行业动态

产品活动

医疗解决方案

自动化解决方案

印刷、纺织与机械解决方案

科研、军工与农业解决方案

能源、电力与化工解决方案

交通电信与制药解决方案

SCB系列干式电力变压器

给我们留言

SCB系列 干式电力变压器

给我们留言

SCB系列干式电力变压器
