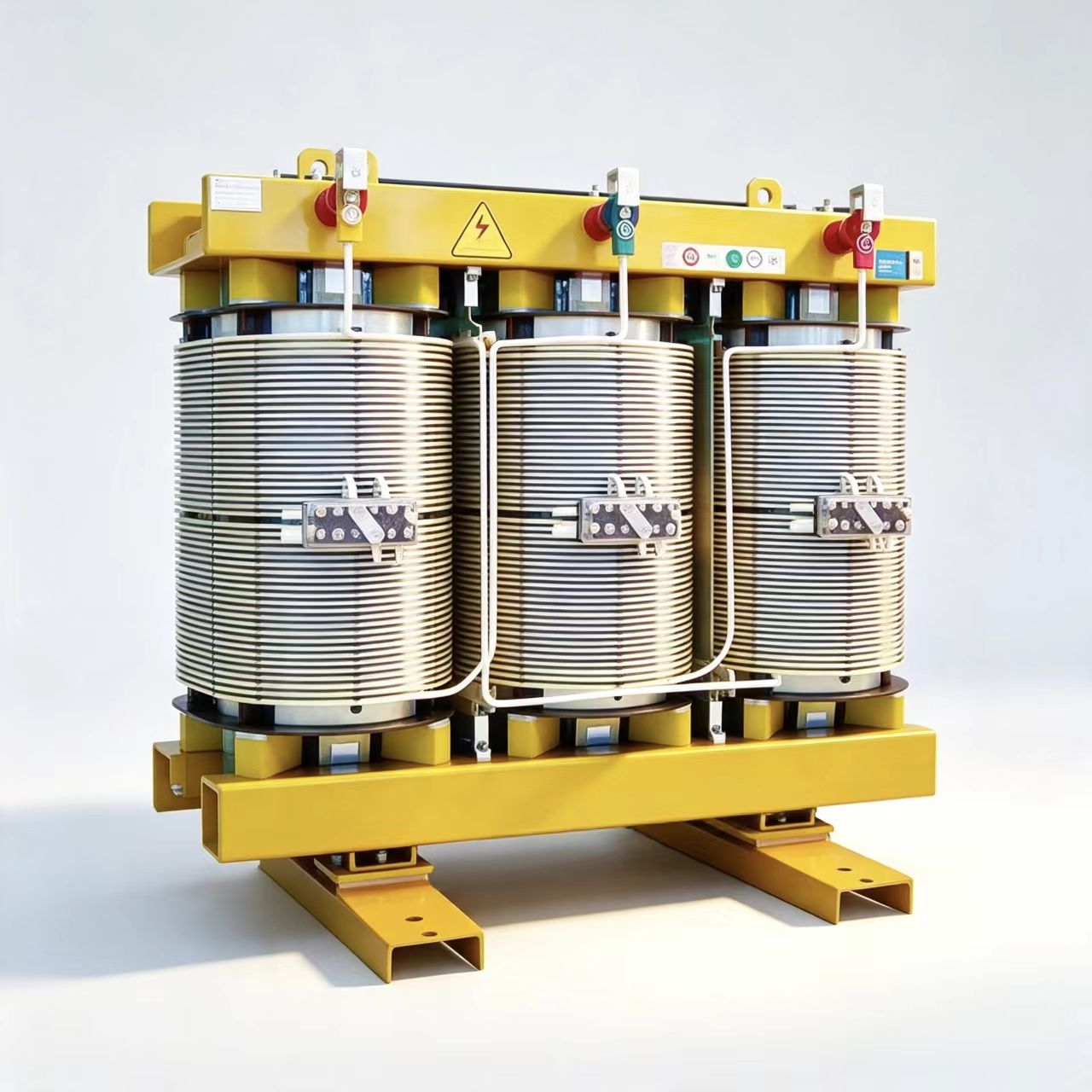

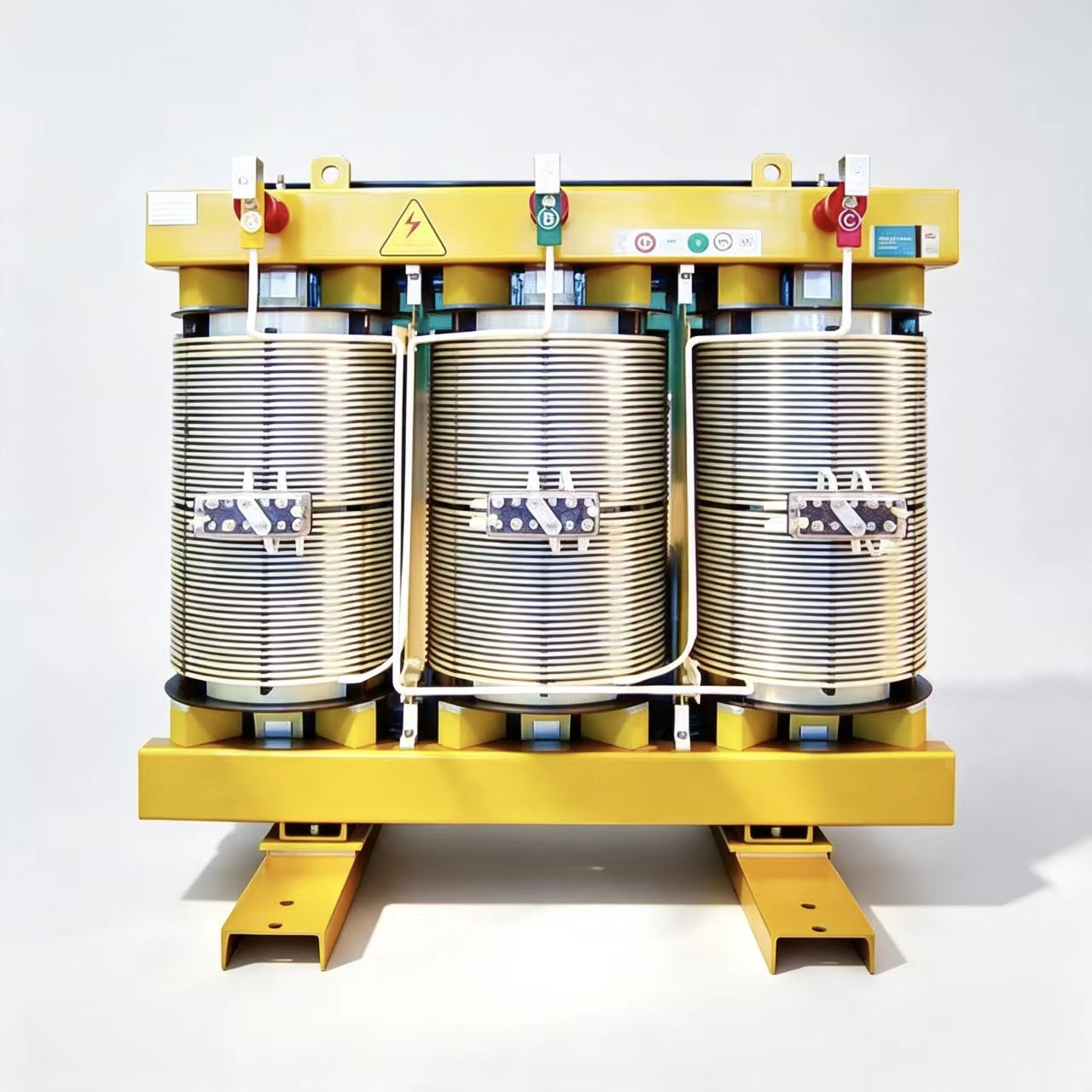

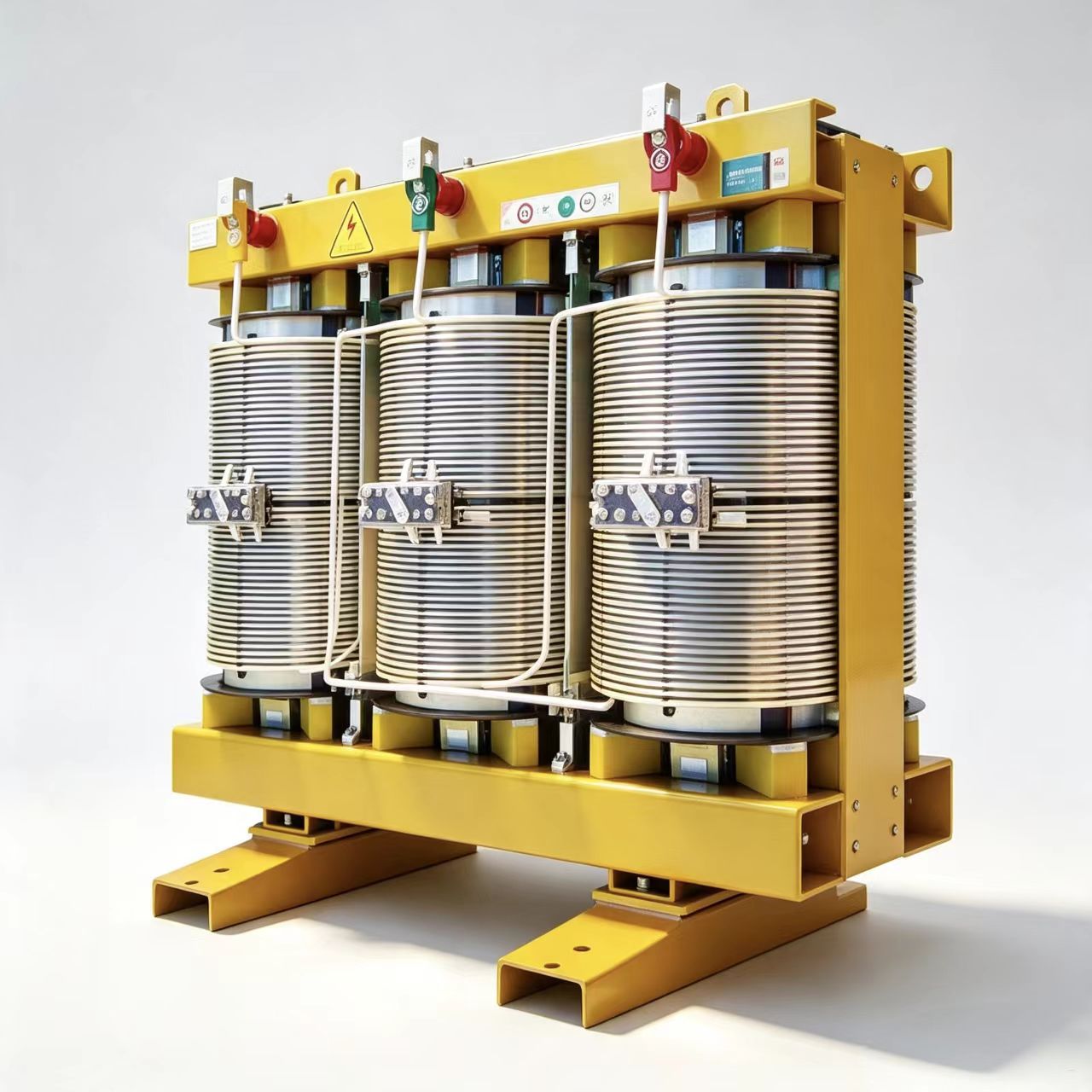

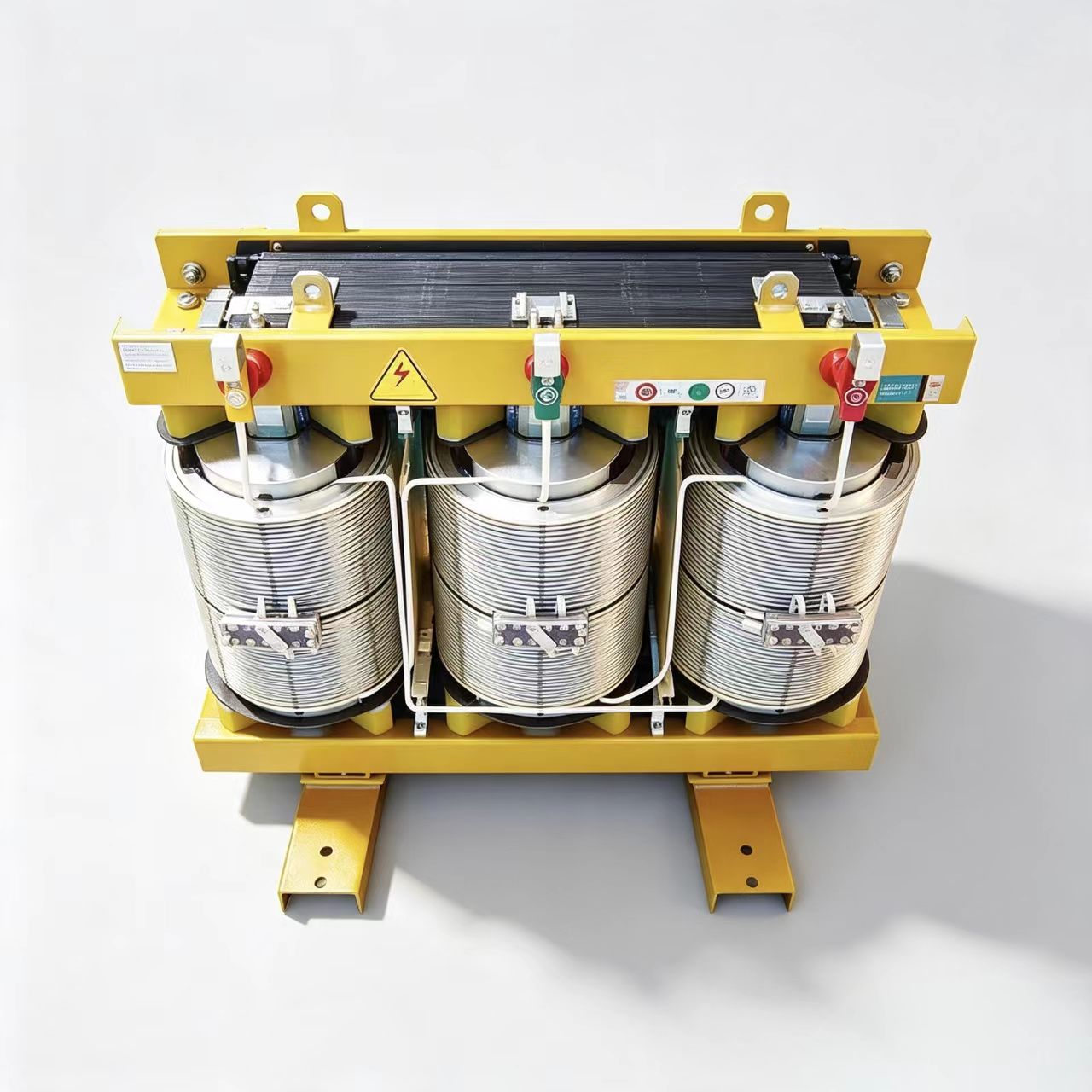

SG(B)系列 非包封H级干式变压器

核心结构与产品优势

极致防火安全

无可燃环氧树脂、不含卤素，高温明火不自燃、自熄，燃烧低烟无毒，无爆炸风险；无树脂开裂、脱落隐患，局放水平极低，适配医院、数据中心、高层建筑、地铁、核电配套等高消防等级场所。

超强过载与抗短路

主绝缘基材为 C 级（220℃）耐高温材料，热裕度极大；自冷（AN）状态下可长期 120% 负荷运行，短时 140% 过载 3 小时无损伤；绕组整体固化刚性结构，耐受突发短路冲击能力优于浇注式干变。

耐恶劣环境（三防特性）

对粉尘、高湿、盐雾、腐蚀性气体不敏感，可长期运行于地下管廊、矿山、沿海化工厂区；-50℃低温可直接满载启动，冷热循环无绝缘老化开裂问题。

节能低碳、易回收

采用高导磁低损耗硅钢片，空载、负载损耗满足国家一级能效；产品报废后铜、硅钢、NOMEX 绝缘纸可完整回收，无固废污染，符合绿色配电要求。

运维简便

开放式绕组风道散热优异，可直观巡检线圈、引线；无浇注体裂纹、受潮击穿隐患，日常仅需定期除尘，维护成本远低于环氧干变；冷却方式分自然空气冷却 AN、强迫风冷 AF，可加装温控、温显、风机、报警系统。

典型应用场景

商业综合体、医院、数据机房、轨道交通、地下综合管廊、化工园区、海上风电配套、高层建筑、精密实验室、矿山井下配电、20kV/35kV 城市户内变电站。

正常使用条件（标准户内工况）

1. 环境温度

1）最高环境空气温度：+40℃；

2）日平均最高温度：≤+30℃；

3）年平均环境温度：≤+20℃；

4）最低环境温度：户内常规 - 5℃，低温定制机型可达 - 50℃。

2. 海拔高度

标准工况海拔≤1000m；海拔＞1000m 需定制降容量或强化绝缘方案。

3. 环境空气湿度

24 小时平均相对湿度≤95%，月平均湿度≤90%，无凝露、无滴水；高湿 / 沿海盐雾环境可做三防浸渍加强处理。

4. 安装环境

户内室内安装，通风良好；无爆炸、腐蚀性气体、导电粉尘；

防护等级标配 IP00（裸机），可选 IP20（防手指触碰、防固体异物）、IP23（户外简易棚内使用）。

5. 供电电源条件

额定频率 50Hz；电压波形为正弦波，电压不平衡度、谐波畸变符合 GB 标准；无剧烈振动、冲击。

6. 特殊工况定制

若存在高海拔、高温、高湿、盐雾、化工腐蚀、24h 满负荷过载等特殊条件，订货时可定制加强绝缘、加大散热、防腐三防结构。

执行标准（国标 + 行业标准，上海国稳全项达标）

（一）基础通用国标

GB 1094.1～3 电力变压器

GB 1094.1 总则、GB 1094.2 温升、GB 1094.3 绝缘水平、绝缘试验与空气间隙

GB 1094.11-2007 电力变压器 第 11 部分：干式变压器（干式变压器通用强制安全标准）

GB/T 10228-2023 干式电力变压器技术参数和要求（非包封干变损耗、噪声、容量参数强制依据）

GB 20052-2013 三相配电变压器能效限定值及能效等级（10/20kV 配电能效考核）

GB 6450 干式电力变压器（等同采用 IEC 726 国际干式变压器标准）

（二）试验与噪声行业标准

JB/T 10088 6kV～500kV 级电力变压器声级（噪声限值测试）

JB/T 56009 干式电力变压器产品质量分等（出厂质量分级检验）

GB/T 17211 干式电力变压器负载导则（过载能力、温升校核依据）

（三）安全、环保配套标准

GB 8702 电磁环境控制限值（电磁场辐射合规）

GB/T 19212.1 变压器、电抗器安全通用要求

（四）国际对标标准

IEC 60076 电力变压器系列标准，产品出口可满足欧盟、东南亚配电项目技术要求。

补充产品配套说明（上海国稳标配）

温控系统：智能温度控制器，具备温度显示、超温报警、超温跳闸、风机自动启停；

外壳：IP20 金属防护外壳、进出风百叶、观察窗；

调压：高压无励磁分接开关，标准分接 ±2×2.5%，可定制 ±5%；

附件：接地铜排、高低压接线端子、减震垫、温度传感器。
