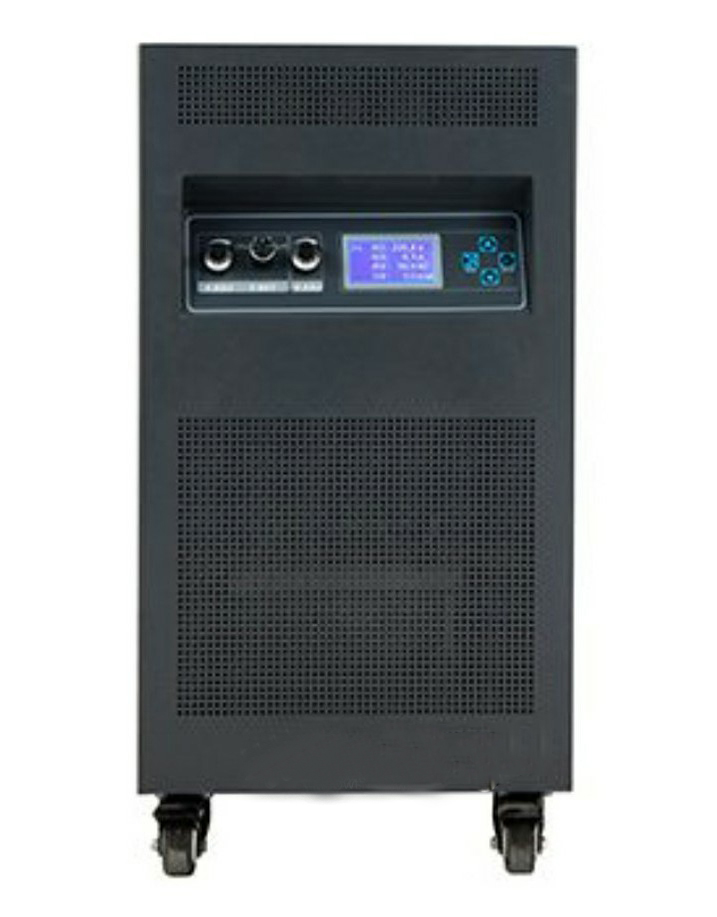

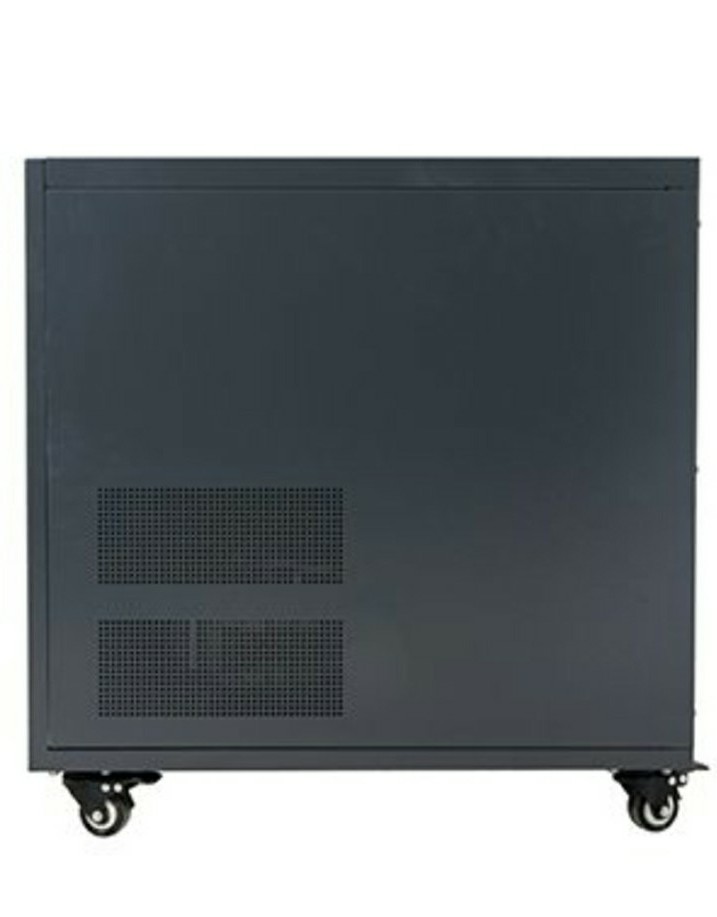

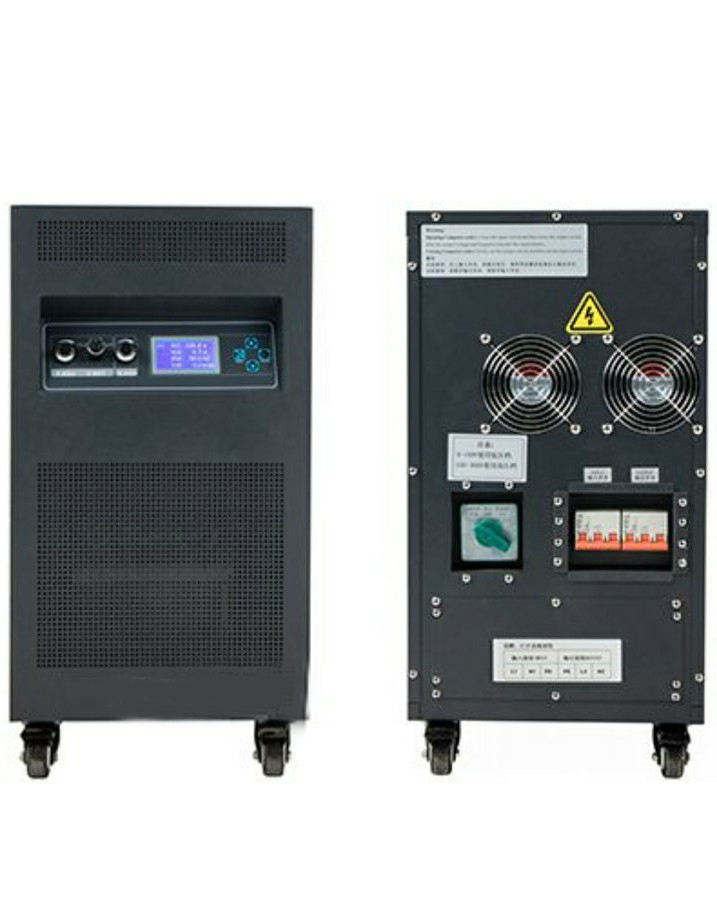

CFP系列智能单相变频电源是上海国稳电气设备有限公司研发生产的新一代高精度交流稳压、稳频电源,CFP系列单机变频电源可作为高精密设备的理想供电电源,CFP系列单相变频电源广泛用于进口设备国内使用或国产设备出口使用的特殊供电环境。 CFP系列单相变频电源可以模拟世界各国的电源环境,为国内设备出口测试提供理想的测试电源。 CFP系列智能变频电源具有频率稳定度高、稳压精度高、响应速度快、抗冲击性好、三相电压自动平衡等很多优点。 CFP系列智能变频电源主要适用于进出口产品测试,满足不同频率或不同额定电压等级设备的供电及调试电源等。如:空调设备、咖啡机、洗衣机、榨汁机、微波炉、收录音机、冰箱等家电产品的测试电源;进口、出口设备的60HZ供电电源检测;航空/军事单位的机场地面设施、船舶、航天、军事研究所等特殊测试电源。 CFP系列单相智能变频电源更是一款高精度交流稳压、稳频电源,可作为高精密设备的供电电源,CFP系列单相智能变频电源广泛用于进口设备国内使用或国产设备出口使用的特殊供电环境。 CFP系列智能单相变频电源应在室内使用,正常使用条件为: 1、环境温度:-10℃— +45℃ 2、海拔高度:<1000M 3、相对湿度:0-90% 4、无严重影响稳压器绝缘的气体,蒸汽、化学沉积、灰尘、污垢及其其它爆炸和腐蚀性介质。 5、安装场所无严重振动或颠簸。
输入 | 输入电压范围 | 单相AC220V±20%或其它指定电压 |
频率 | 40HZ-70HZ或其它指定频率 | |
输出 | 调制方式 | IGBT/SPWM正弦波脉宽调制方式 |
输出电压 | 单相AC 0-300V可调(可定制更高电压) | |
输出电压稳定度(平均值) | ±1%(可定制更高精度) | |
反应时间 | 2ms(针对输入电压) | |
电压波形失真度THD | < 2%(空载或线性负载) | |
输出频率 | 40HZ-70HZ可调,50/60//400HZ固定 (可选100HZ/200HZ,可定做5-1000HZ) | |
频率稳定度 | < 0.1% | |
显示诊断保护系统 | 电参数显示 | 相电压(L-N),电流,频率,功率 |
电参数显示解析度 | 电压解析度0.1V;电流解析度0.1A;功率解析度0.1KW | |
故障诊断及显示 | 过载短路故障、IGBT模块故障、熔丝故障、温度过高故障 | |
保 护 | 输入无熔丝开关,输出无熔丝开关,电子电路快速侦测过电流,过电压,过载,过高温,短路并自动跳脱保护及告警 | |
显示介质 | LCD液晶显示(128*64) | |
过载能力 | 120%/1小时;150%/1分钟;200%/20秒 | |
使用环境 | 环境温度-10~45℃,相对湿度0~90% | |
绝缘电阻 | DC500V, 20 MΩ以上 | |
耐压 | 工频AC2000V / 10mA 无泄漏 |
型号 | 额定容量 (KVA) | 额定输出电源(A) | 机柜外形尺寸 | 备注 | |
高压档 | 低压档 | 宽×深×高(mm) | |||
CFP11-500W | 0.5 | 2.1 | 4.2 | 425×436×176 | |
CFP11001 | 1 | 4.2 | 8.4 | (4U高度,机架式) | |
CFP11002 | 2 | 8.5 | 17 | 350×650×630 | |
CFP11003 | 3 | 13 | 26 | (带轮子) | |
CFP11005 | 5 | 21 | 42 | ||
CFP11010 CFP31010 | 10 | 42 | 84 | ||
CFP11015 CFP31015 | 15 | 63 | 126 | 460×650×1200 | |
CFP11020 CFP31020 | 20 | 84 | 168 | (带轮子) | |
CFP11030 CFP31030 | 30 | 126 | 252 | ||
CFP11045 CFP31045 | 45 | 189 | 378 | 780×650×1350 | |
CFP31060 | 60 | 252 | 504 | ||
CFP31075 | 75 | 315 | 630 | 950×700×1500 | |
CFP31090 | 90 | 378 | 756 | ||
CFP31120 | 120 | 504 | 1008 | 1200×750×1800 | |
CFP31150 | 150 | 630 | 1260 | ||
CFP31200 | 200 | 840 | 1680 | 1400×800×21000 | |
CFP31300 | 300 | 1350 | 2700 |
注:
1、30KVA及以下设有高低压切换开关,30KVA以上高压档和低压档订货时任选一档。
