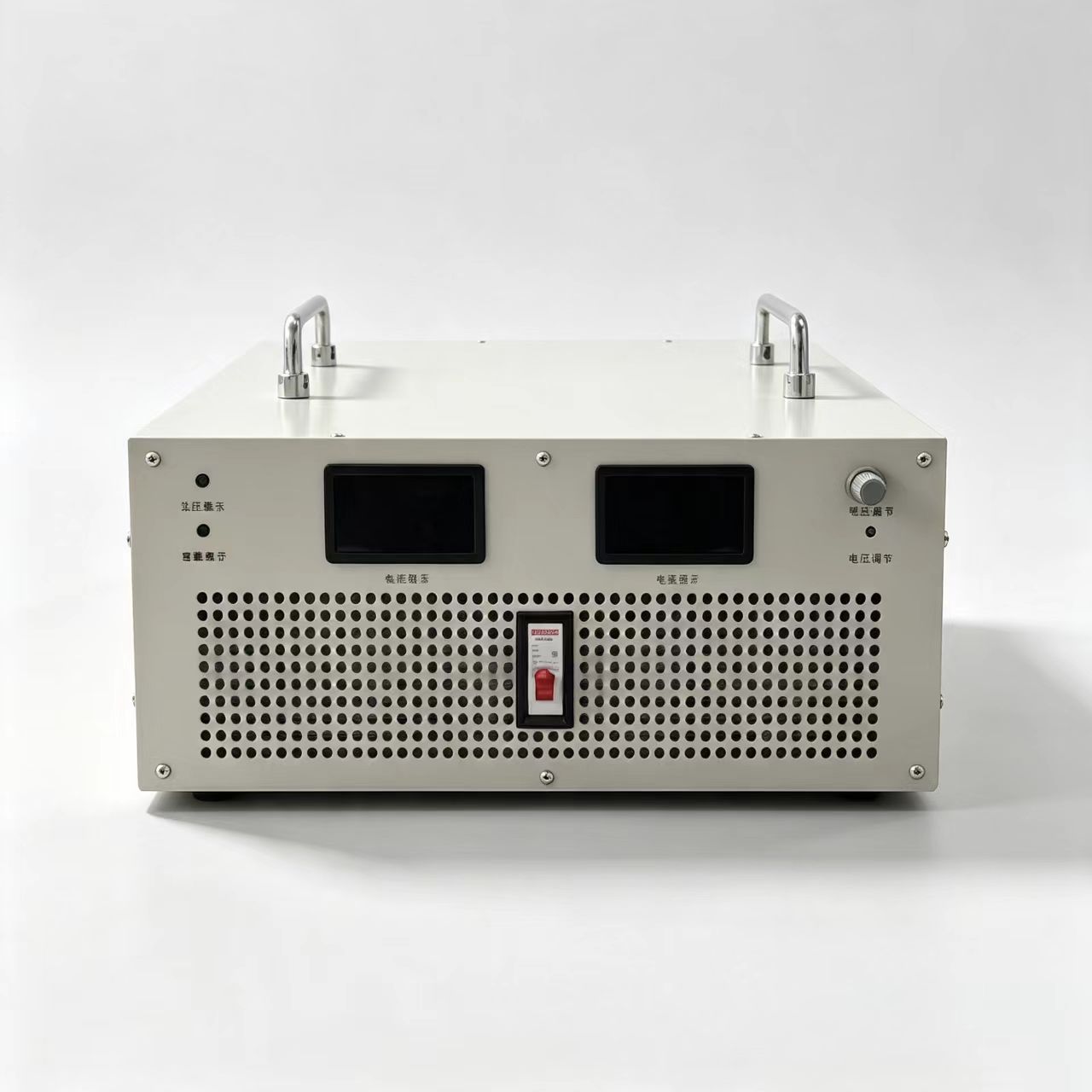

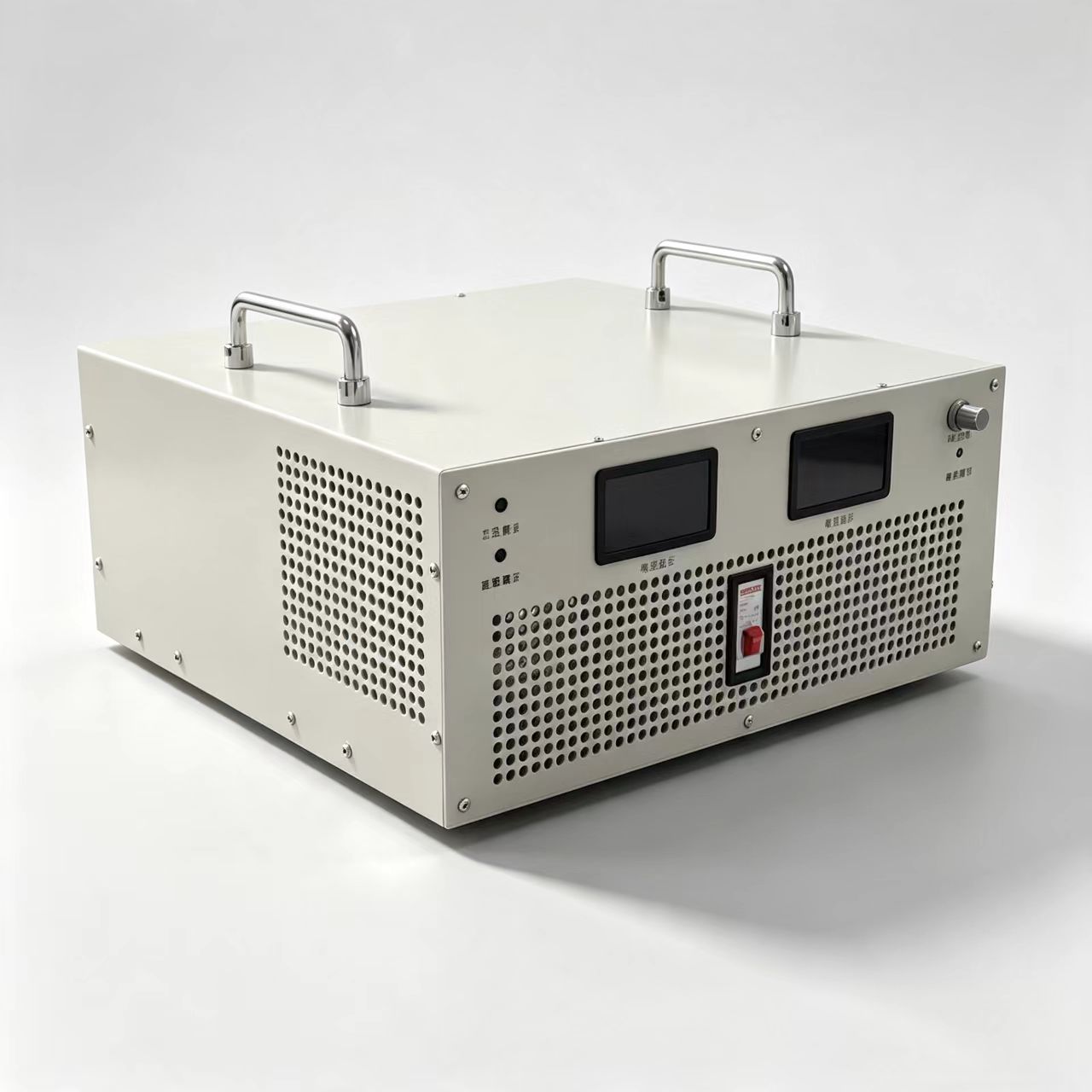

DPHM系列模块化直流电源是采用ARM新一代32位处理器为监控芯片，采用PWM脉宽调制方式，以IGBT为主控元件，中高频变压器隔离，快恢复二极管整流的高效直流恒压恒流恒功率电源。 DPHM系列模块化直流电源的工作方式是从交流AC-直流DC-中高频交流AC-直流DC的过程，该电源体积小，节能、效率高，是新一代的高频隔离型直流电源，是SCR可控硅型直流电源替代产品。
监控测量通讯芯片采用ARM32位处理器，可适用于各种智能化控制方案；
采用IGBT为主控元件，中高频变压器隔离；
恒压、恒流、恒功率自动切换；
动态响应及稳定速度快；
精度高，输出纹波小；
外接蓄电池组后备使用，带充放电管理功能；
保护功能齐全，过载、过压、过流、过温、欠压、短路等；
LCD参数显示、设定值和实际值同时显示；
RS232通讯接口，标准的MODBUS-RTU协议，可转其它任意协议。
输入参数
| 参数名称 | 指标 | 备注 |
额定电压 | 三相380V/400V（可定制任何电压） | 三相三线（L1，L2，L3）+地线(PE) |
输入范围 | ±10%（可定制其它范围） | |
输入频率 | 40-70HZ | |
12脉整流变压器 | 移相变压器 | 选项，非标配 |
效率 | >92% | 不同的负载率可能会有偏差 |
功率因数 | >0.95 |
输出参数
| 参数名称 | 指标 | 备注 |
输出直流电压 | 5-20000V | |
输出直流电流 | 5-50000A | |
稳压精度 | ≤0.5% | |
稳流精度 | ≤0.5% | |
纹波电压 | ≤1%（Vrms） |
控制参数
| 参数名称 | 指标 | 备注 |
主控元件 | 主要测量控制芯片采用ARM32位处理器 | |
控制频率 | 10-100KHZ | 根据功率大小及散热情况确定 |
控制电压电流采集方式 | 直流电压电流隔离传感器采集 | |
控制方式 | 电压闭环控制、电流闭环方式、电压电流双反馈闭环方式 | |
接口 | RS485，MODBUS-RTU协议 | 可选RS232，TCP/IP，GPRS |
显示参数
| 参数名称 | 指标 | 备注 |
显示介质 | 128*32（LCD）或7英寸触摸屏 | |
显示额定参数 | 输出直流电压、电流、功率、负载率百分比；设定值电压、电流、功率； | |
显示告警内容 | 电压反馈故障、电流反馈故障、IGBT告警、逆变告警、输出过载、温度高 | |
额定参数显示精度 | 1.0级 | |
电压参数分辨率 | 0.1V或0.01V | 可定制更高分辨率 |
电流参数分辨率 | 0.1A或0.01A | 可定制更高分辨率 |
保护参数
| 参数名称 | 指标 | 备注 |
保护种类 | 电压反馈故障、电流反馈故障、IGBT告警、逆变告警、输出过载、温度高等 | |
保护方式 | 1、故障时切断输出； |
常用规格型号
| 5kW | 30kW |
10kW | 35kW |
15kW | 40kW |
20kW | 45kW |
25kW | 50kW |
