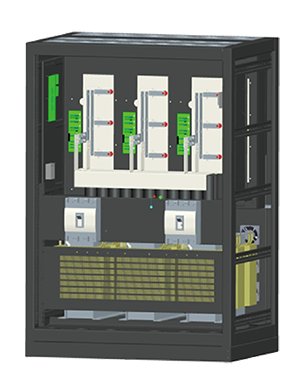

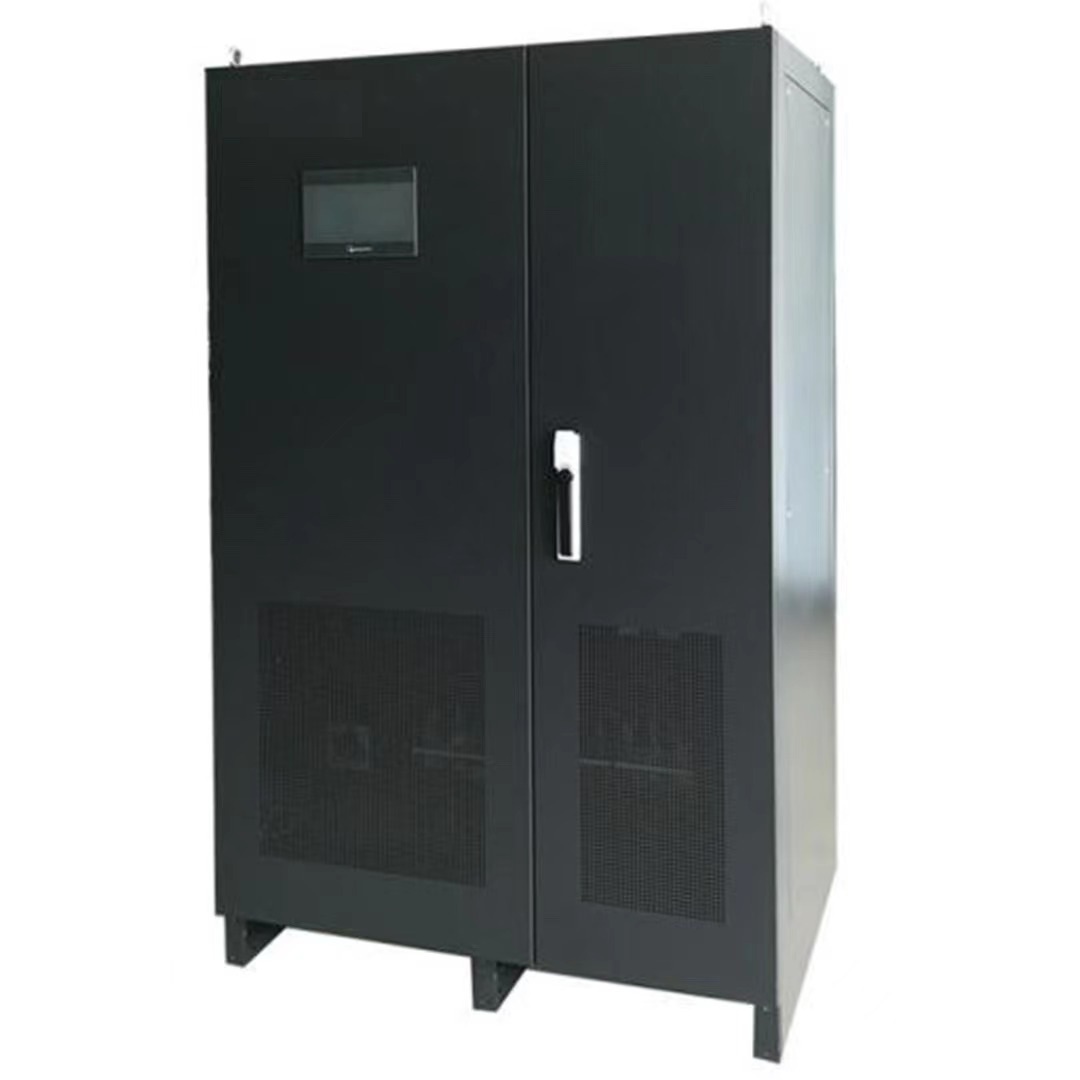

DVR系列动态电压恢复器

额定电压

三相380V/400V（可定制任何电压）
单相220V/230V（可定制任何电压）

三相三线（L1，L2，L3）+地线(PE)
单相两线（L,N)+地线(PE）
可选两路电源同时输入模块，输入两路电源任意切换，可保证无间断输出

正常工作输入范围

±20%

短时跌落范围

输入可完全中断2个周波，可保证正常输出

可选延长跌落时间

输入缺相

在输入缺相的情况下，可保证正常输出，当输入的另外两相供电功率足够大时可长期连续工作

输入频率

40-70HZ

隔离变压器

△/Y

双电源输入功能

ATS双电源输入功能，具备油机启动接口

选项，非标配

效率

>80%

输出中心电压

三相380V/400V（±7%可设定）
单相220V/230V（±7%可设定）

三相四线（L1，L2，L3,N）+地线(PE)
单相两线（L,N)+地线(PE）

输出电压精度

<±2%

输出电压谐波THDv

<3%

三相平衡度

三相电压自动平衡

负载性质

任意负载

过载能力

120%10分钟 150%1分钟

旁路功能

手动旁路

主控元件

主要测量控制芯片采用ARM32位处理器，逆变执行元件采用IGBT模块

控制采样速率

＞8K/S

响应补偿速度

<2ms

针对输入电压波动

控制方式

电压闭环控制

接口

RS485，MODBUS-RTU协议

可选TCP/IP，GPRS

显示介质

7英寸触摸屏

显示额定参数

输入电压、输出电压、输出电流、频率、功率、负载率、功率因数等

显示告警内容

熔丝断、输出过压、输出欠压、输出过载、缺相、浪涌保护模块失效、IGBT模块故障、温度过高

额定参数显示精度

1.0级

电压参数分辨率

0.1V

可定制更高分辨率

电流参数分辨率

0.1A

可定制更高分辨率

保护种类

熔丝断、输出过压、输出欠压、输出过载、缺相、浪涌保护模块失效、IGBT模块故障、温度过高

保护方式

切断输出

散热方式

温控强制风冷

防护等级

户内IP20；户外IP33或更高等级
